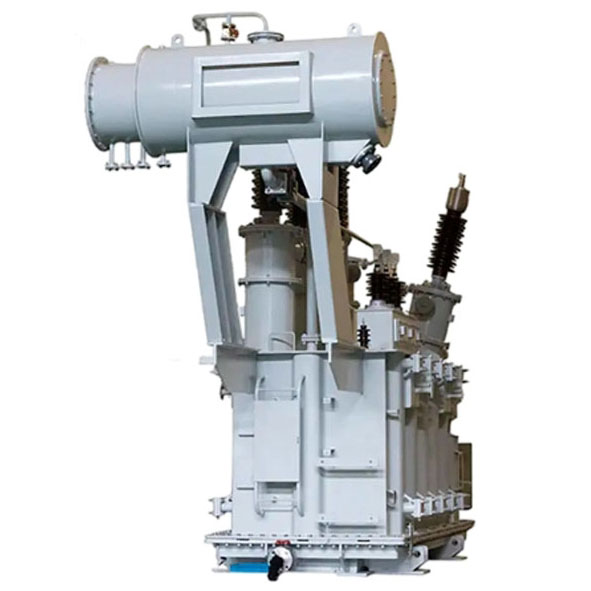

محول طاقة مغمور بالزيت 35 كيلو فولت
تطبيق المنتج
يُستخدم هذا المحول عالي الأداء على نطاق واسع في مختلف التطبيقات الصناعية والتجارية، بما في ذلك محطات الطاقة، ومحطات التحويل، والمصانع، ومشاريع البنية التحتية واسعة النطاق. وهو مصمم لتحويل الطاقة الكهربائية بكفاءة وأمان، مما يضمن مصدر طاقة مستقرًا وموثوقًا به لتلبية مختلف الاحتياجات التشغيلية.
مزايا المنتج
● مقاومة قوية للماس الكهربائي: تم تصميم المحول لتحمل وتخفيف تأثير أحداث الماس الكهربائي، مما يضمن سلامة واستقرار النظام الكهربائي.
● فقدان منخفض للطاقة: بفضل التصميم والمواد المتقدمة، يقلل هذا المحول من فقدان الطاقة، مما يساهم في كفاءة الطاقة وتوفير التكاليف.
● الحد الأدنى من الضوضاء: يؤدي التصميم المبتكر ومكونات المحول إلى تقليل الضوضاء التشغيلية، مما يخلق بيئة عمل أكثر هدوءًا.
● تشغيل موثوق به: من خلال الاختبارات الصارمة ومراقبة الجودة، يقدم هذا المنتج أداءً ثابتًا وموثوقًا به، ويلبي متطلبات التشغيل المستمر.
● التصميم الجمالي: تم تصميم الجزء الخارجي للمحول بعناية ليس فقط لتلبية المتطلبات الوظيفية ولكن أيضًا لتعزيز الجاذبية البصرية لموقع التثبيت.
مميزات المنتج
● التصميم المتقدم: يتضمن المحول عناصر تصميم متطورة لتحسين الأداء والمتانة.
● تعزيز سلامة الهيكل: باستخدام الأشرطة الفولاذية لمشابك الجهد العالي والمنخفض، يحقق المحول بنية قوية وآمنة، مما يضمن الموثوقية على المدى الطويل.
● تحسين تثبيت القلب: تم تعزيز قوة تثبيت القلب بشكل كبير، مما يعزز قدرة المحول على تحمل تأثير النقل والضغط البيئي.
● الامتثال للمعايير العالمية: يفي هذا المنتج بالمعايير الدولية ويتجاوزها، مما يضمن ملاءمته للتطبيقات المتنوعة في جميع أنحاء العالم.
في الختام، يتميز محول الطاقة المغمور بالزيت 35 كيلو فولت بأنه حل عالي الأداء وموثوق وجميل المظهر لتلبية احتياجات تحويل الطاقة الكهربائية المتنوعة. تصميمه المتطور، وبنيته المتينة، وأدائه الاستثنائي يجعله الخيار الأمثل للتطبيقات الصناعية والتجارية عالميًا.
ظروف الخدمة العادية
ارتفاع
لا يزيد عن 1000 متر؛
درجة الحرارة البيئية:
الحد الأقصى لدرجة الحرارة هو +40 درجة مئوية؛
متوسط درجة الحرارة الشهرية القصوى هو +30 درجة مئوية؛
متوسط درجة الحرارة السنوية القصوى هو +20 درجة مئوية؛
الحد الأدنى لدرجة الحرارة الخارجية هو -25℃.
شكل موجة جهد مصدر الطاقة يشبه الموجة الجيبية.
بالنسبة للمحولات ثلاثية الطور، يجب أن يكون جهد التغذية ثلاثي الطور متماثلًا تقريبًا. بيئة التركيب:
لا يوجد تلوث واضح في بيئة التثبيت؛
إن تسارع الأرض الناتج عن الزلزال أقل من 3م/ث² في الاتجاه الأفقي و1.5م/ث² في الاتجاه الرأسي.
المعيار التنفيذي
جيجابايت/T1094.1 جيجابايت/T1094.2 جيجابايت/T1094.3 جيجابايت/T1094.5
GB/T25289 GB/T6451 GB/T7595 GB20052
JB/T3837 JB/T10088 IEC60076
إن منتجات المحولات التي تنتجها شركتنا كلها تتوافق مع أحدث نسخة من المعايير المذكورة أعلاه.
الشروط الخاصة للاستخدام
يجب ذكر أي شروط استخدام خاصة تحتاج إلى تلبية شروط الاستخدام العادية للمحول في الاستفسار والطلب.
تعليمات الطلب
عند الطلب، يجب توفير طراز المنتج، والقدرة المقدرة، والجهد المقدر للجهد العالي والمنخفض، ونطاق توزيع الجهد العالي، ورقم الطور، والتردد، وعلامة مجموعة الاتصال، وما إلى ذلك.
النموذج والمعنى
محول طاقة مغمور بالزيت 35 كيلو فولت
المعايير الفنية لمحول التوزيع المنظم للجهد غير المثير المغمور بالزيت من سلسلة S11 بجهد 35 كيلو فولت
| القدرة المقدرة كيلو فولت أمبير | مجموعة الجهد كيلو فولت | مجموعة الاتصال | خسارة كيلوواط | بدون تحميل حاضِر % | ماس كهربائي المعاوقة % | الوزن كجم | الأبعاد الكلية الطول × العرض × الارتفاع | المقياس عمودي أفقي | ||||
| الجهد العالي | الجهد المنخفض | بدون تحميل | حمولة | وزن الجسم | يا وزن | الوزن الإجمالي | ||||||
| 30 | 35 38.5 | 0.4 | دين11 نعم0 | 0.14 | 0.89/0.84 | 1.7 | 6.5 | 165 | 230 | 580 | 1320×550×1550 | 550/550 |
| 50 | 0.16 | 1.20/1.14 | 1.3 | 230 | 265 | 730 | 1360×700×1680 | |||||
| 80 | 0.22 | 1.80/1.71 | 1.1 | 310 | 310 | 870 | 1395×730×1730 | |||||
| 100 | 0.23 | 2.01/1.91 | 1.1 | 370 | 340 | 1000 | 1440×760×1810 | |||||
| 125 | 0.27 | 2.37/2.26 | 1.0 | 440 | 380 | 1120 | 1450×800×1940 | 660/660 | ||||
| 160 | 0.28 | 2.82/2.68 | 1.0 | 540 | 415 | 1360 | 1470×800×2910 | |||||
| 200 | 0.34 | 3.32/3.16 | 1.0 | 635 | 455 | 1540 | 1500×800×2050 | |||||
| 250 | 0.40 | 3.95/3.76 | 0.95 | 725 | 490 | 1745 | 1530×830×2090 | |||||
| 315 | 0.48 | 4.75/4.53 | 0.95 | 825 | 525 | 1910 | 1550×870×2150 | |||||
| 400 | 0.58 | 5.74/5.47 | 0.85 | 980 | 595 | 2220 | 1600×940×2200 | 820/820 | ||||
| 500 | 0.68 | 6.91/6.58 | 0.85 | 1210 | 680 | 2640 | 1750×1000×2280 | |||||
| 630 | 0.83 | 7.86 | 0.65 | 1110 | 800 | 3175 | 2130×950×2400 | |||||
| 800 | 0.98 | 9.40 | 0.65 | 1625 | 850 | 3595 | 2210×1075×2450 | |||||
| 1000 | 1.15 | 11.50 | 0.65 | 1955 | 965 | 4260 | 2250×1090×2630 | |||||
| 1250 | 1.40 | 13.90 | 0.6 | 2250 | 1130 | 4835 | 2210×1740×2690 | 070/1070 | ||||
| 1600 | 1.69 | 16.60 | 0.6 | 2890 | 1260 | 5995 | 2250×2145×2700 | |||||
| عام 2000 | 1.99 | 19.7 | 0.55 | 3070 | 1330 | 6445 | 2320×2170×2750 | |||||
| 2500 | 2.36 | 23.2 | 0.55 | 3555 | 1390 | 7080 | 2340×2180×2510 | |||||
ملحوظة:
① يمكن للجهد العالي توفير نطاق تنظيم الجهد بنسبة 5% أو 2×2.5%
② قيمة فقدان الحمل أعلى الخط القطري في الجدول تنطبق على مجموعة اتصال Dynl1، وقيمة فقدان الحمل أسفل الخط القطري تنطبق على مجموعة اتصال Yyn0.
③ الأبعاد الإجمالية المقدمة هي للإشارة فقط عند اختيار النماذج، والأبعاد النهائية تخضع للرسم الخارجي للمنتج.
المعايير الفنية لمحول الطاقة المنظم للجهد غير المثير المغمور بالزيت من سلسلة S11 بجهد 35 كيلو فولت
| القدرة المقدرة كيلو فولت أمبير | مجموعة الجهد كيلو فولت | مجموعة الاتصال | خسارة كيلوواط | بدون تحميل حاضِر % | ماس كهربائي المعاوقة % | الوزن كجم | الأبعاد الكلية الطول × العرض × الارتفاع | المقياس عمودي أفقي | |||||
| الجهد العالي | عالي الجهد االكهربى نطاق الصنبور | قليل الجهد االكهربى | بدون تحميل | حمل 75 درجة مئوية | وزن الجسم | وزن الزيت | الوزن الإجمالي | ||||||
| 200 | 35 | ±2×2.5 | 3.15 6.3 10.5 3.15 3.3 6.3 6.6 10.5 | ياردة 11 | 0.34 | 3.16 | 1.2 | 6.5 | 670 | 405 | 1445 | 1240×1270×1700 | 660/660 |
| 250 | 0.41 | 3.75 | 1.1 | 735 | 410 | 1550 | 1290×1280×1810 | ||||||
| 315 | 0.49 | 4.53 | 1.1 | 910 | 485 | 1855 | 1300×1350×1960 | ||||||
| 400 | 0.58 | 5.47 | 1.0 | 1015 | 585 | عام 2000 | 2020×940×1990 | 820/820 | |||||
| 500 | 0.69 | 6.58 | 1.0 | 1225 | 675 | 2460 | 2150×1000×2040 | ||||||
| 630 | 0.83 | 7.86 | 0.65 | 1335 | 695 | 2665 | 2260×1060×2050 | ||||||
| 800 | 0.98 | 9.40 | 0.65 | 1695 | 825 | 3355 | 2330×1080×2130 | ||||||
| 1000 | 1.15 | 11.50 | 0.65 | 1975 | 920 | 3785 | 2390×1100×2190 | ||||||
| 1250 | 1.40 | 13.90 | 0.55 | 2155 | 990 | 4250 | 2450×1210×2210 | ||||||
| 1600 | 1.69 | 16.60 | 0.45 | 2505 | 1120 | 4995 | 2475×1230×2420 | 10701070 | |||||
| عام 2000 | 2.17 | 18.30 | 0.45 | 2815 | 1155 | 5460 | 2380×2010×2430 | ||||||
| 2500 | 2.56 | 19.60 | 0.45 | 3730 | 1370 | 6305 | 2460×2150×2520 | ||||||
| 3150 | 35~ 38.5 | 3.04 | 23.00 | 0.45 | 7.0 | 4165 | 1650 | 8360 | 2550×2220×2540 | ||||
| 4000 | 3.62 | 27.30 | 0.45 | 5160 | 1970 | 9350 | 2670×2390×2630 | ||||||
| 5000 | 4.32 | 31.30 | 0.45 | 6130 | 2215 | 10770 | 2870×2450×2930 | ||||||
| 6300 | 5.24 | 35.00 | 0.45 | 8.0 | 8120 | 2705 | 13885 | 3100×2580×3070 | 1475/1475 | ||||
| 8000 | 35~ 38.5 | YNd11 | 7.20 | 38.40 | 0.35 | 9760 | 2915 | 15510 | 3250×2680×3270 | ||||
| 10000 | 8.70 | 45.30 | 0.35 | 11025 | 3225 | 18150 | 3320×2720×3350 | ||||||
| 12500 | 10.00 | 53.80 | 0.30 | 14170 | 4085 | 21760 | 3410×2950×3530 | ||||||
| 16000 | 12.10 | 65.80 | 0.30 | 17735 | 4710 | 26350 | 3520×3180×3690 | ||||||
| 20000 | 14.40 | 79.50 | 0.30 | 20430 | 5755 | 32560 | 3730×3560×4110 | ||||||
| 25000 | 17.00 | 94.00 | 0.25 | 10.0 | 25265 | 7010 | 38885 | 4110×4120×4340 | 2040/2040 | ||||
| 31500 | 20.20 | 112.0 | 0.25 | 30360 | 8515 | 46090 | 4760×4570×4510 | ||||||
ملحوظة:
① يمكن للجهد العالي توفير نطاق تنظيم الجهد بنسبة 5% أو 2×2.5%.
② بالنسبة للمحولات ذات الجهد المنخفض 10.5 كيلو فولت، يمكن توفير المنتجات مع مجموعة توصيل Dyn11.
③ الأبعاد الإجمالية المقدمة هي للإشارة فقط عند اختيار النماذج، والأبعاد النهائية تخضع للرسم الخارجي للمنتج.
المعايير الفنية لمحول الطاقة المغمور بالزيت والمنظم للجهد عند الحمل من سلسلة SZ11 بجهد 35 كيلو فولت
| القدرة المقدرة كيلو فولت أمبير | مجموعة الجهد كيلو فولت | مجموعة الاتصال | خسارة كيلوواط | بدون تحميل حاضِر % | ماس كهربائي المعاوقة % | الوزن كجم | الأبعاد الكلية الطول × العرض × الارتفاع | أخدود عمودي أفقي | |||||
| الجهد العالي | نطاق الصنبور عالي الجهد | قليل الجهد االكهربى | بدون تحميل | حمل 75 درجة مئوية | وزن الجسم | وزن الزيت | الوزن الإجمالي | ||||||
| 800 | 35 | ±3 × 2.5 | 6.3 10.5 | ياردة 11 | 1.25 | 9.88 | 0.9 | 6.5 | 1735 | 995 | 3625 | 2790×1220×2130 | 820/820 |
| 1000 | 1.50 | 12.16 | 0.9 | 2015 | 1105 | 4055 | 2830×1240×2150 | ||||||
| 1250 | 1.77 | 14.63 | 0.81 | 2190 | 1155 | 4580 | 2870×1310×2210 | ||||||
| 1600 | 2.16 | 17.48 | 0.77 | 2535 | 1295 | 5245 | 2875×1310×2380 | ||||||
| عام 2000 | 2.30 | 19.20 | 0.50 | 2855 | 1345 | 5935 | 2980×2880×2380 | ||||||
| 2500 | 2.72 | 20.60 | 0.50 | 3815 | 1575 | 6745 | 3060×2190×2490 | 1070/1070 | |||||
| 3150 | 35~ 38.5 | 3.23 | 24.70 | 0.50 | 7.0 | 4235 | 1860 | 8780 | 3180×2240×2510 | ||||
| 4000 | 3.87 | 29.10 | 0.50 | 5230 | 2260 | 9820 | 3270×2410×2600 | ||||||
| 5000 | 4.64 | 34.20 | 0.50 | 6195 | 2545 | 11510 | 3490×2480×2840 | ||||||
| 6300 | 5.63 | 36.70 | 0.50 | 8.0 | 8315 | 3095 | 14805 | 3710×2600×3005 | 475/1475 | ||||
| 8000 | 6.3 6.6 10.5 11 | YNd11 | 7.87 | 40.60 | 0.40 | 9870 | 3480 | 16590 | 3850×2680×3230 | ||||
| 10000 | 9.28 | 48.00 | 0.40 | 11025 | 4160 | 19930 | 3960×2750×3310 | ||||||
| 12500 | 10.0 | 56.80 | 0.35 | 14270 | 5265 | 24295 | 4035×2980×3530 | ||||||
| 16000 | 13.1 | 70.30 | 0.35 | 17780 | 6280 | 28720 | 4140×3200×3660 | ||||||
| 20000 | 15.5 | 82.70 | 0.30 | 20205 | 7415 | 37380 | 4070×3580×4170 | ||||||
| 25000 | 18.3 | 97.8 | 0.30 | 10.0 | 24950 | 9030 | 43425 | 4710×4120×4310 | 2040/2040 | ||||
| 31500 | 21.8 | 116.00 | 0.30 | 29820 | 11025 | 51555 | 5360×4570×4450 | ||||||
ملحوظة :
① بالنسبة للمحولات ذات الجهد المنخفض 10.5 كيلو فولت، يمكن توفير المنتجات مع مجموعة توصيل Dyn11.
②أقصى تيار الصنبور هو -7.5% موضع الصنبور.
③ الأبعاد الإجمالية المقدمة هي للإشارة فقط عند اختيار النماذج، والأبعاد النهائية تخضع للرسم الخارجي للمنتج.
