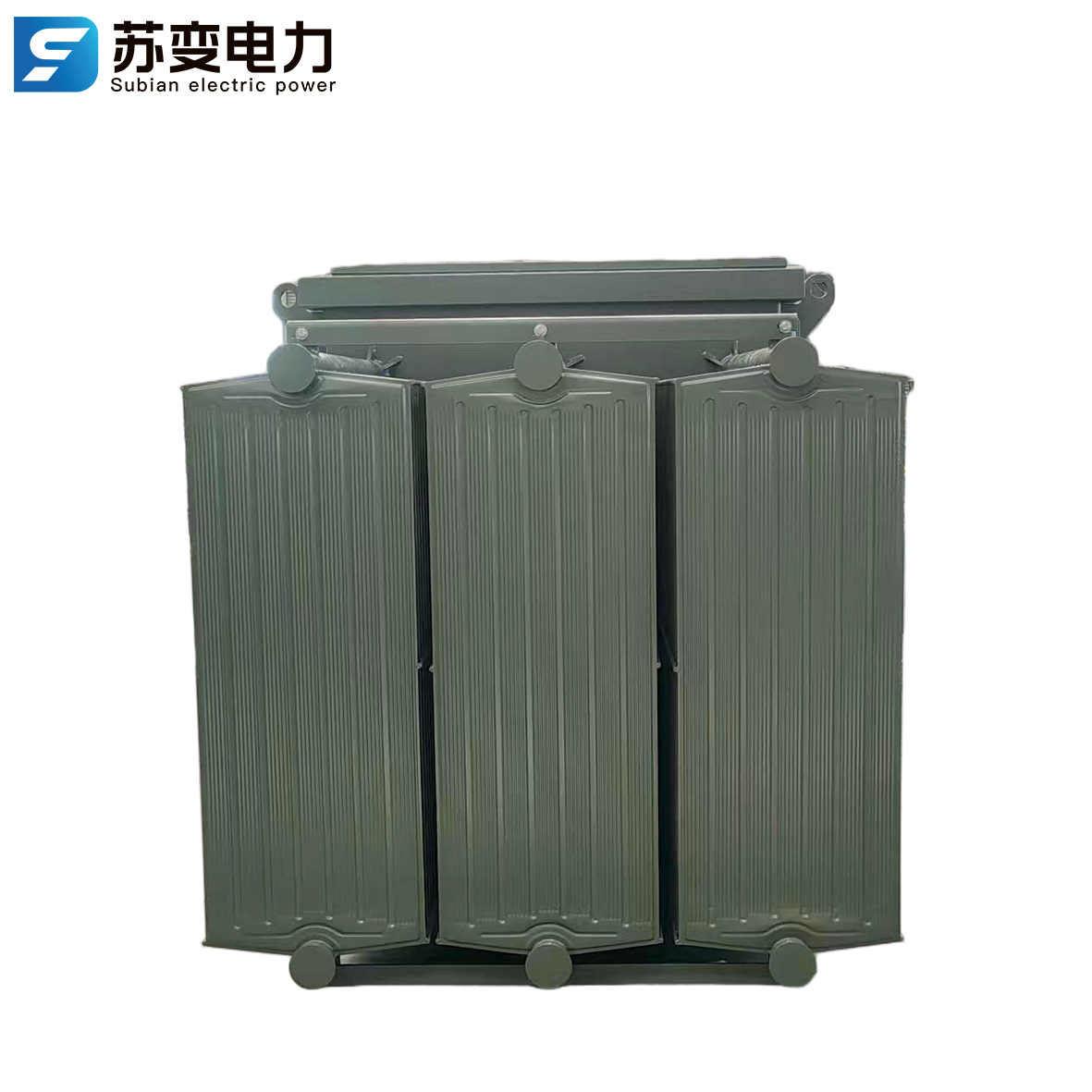

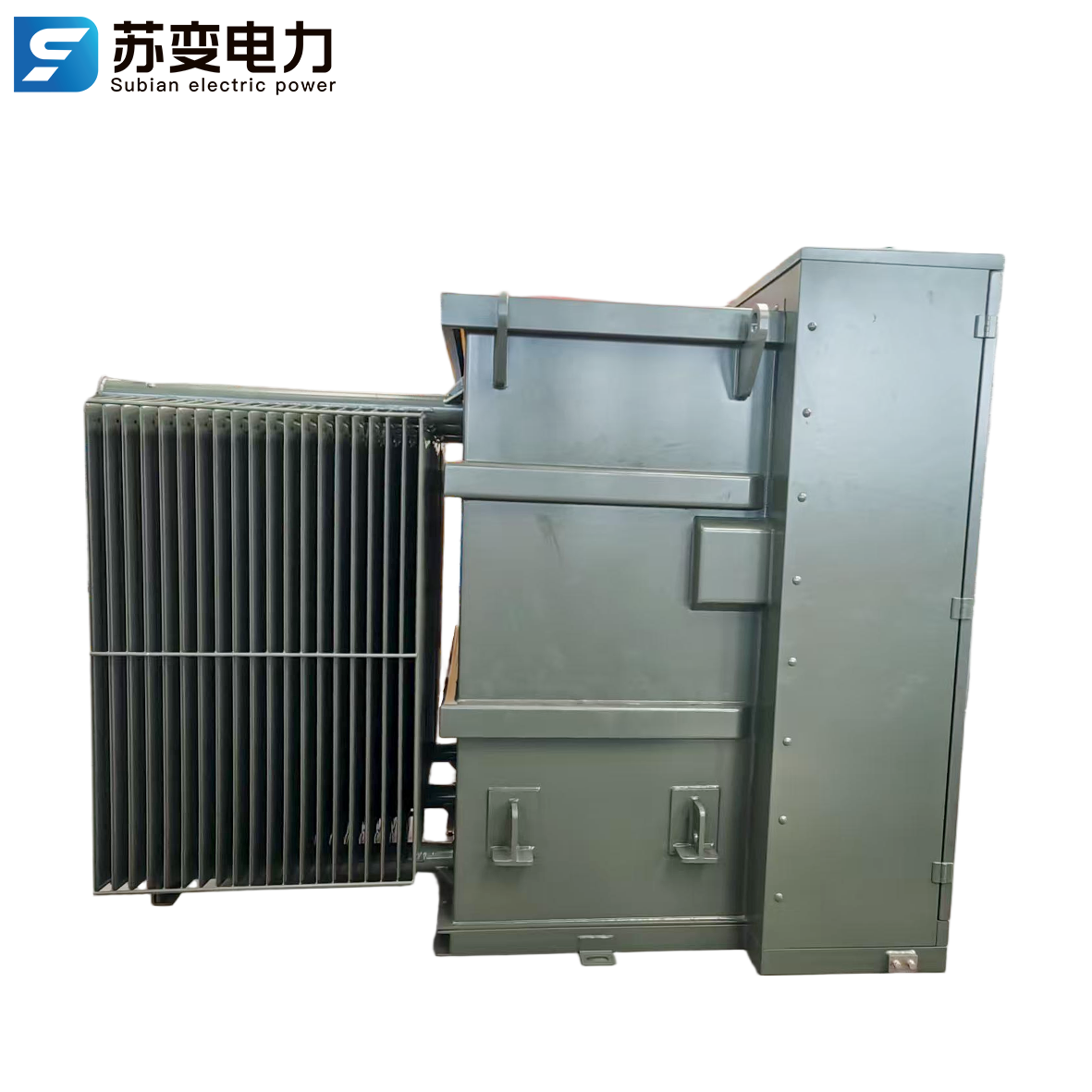

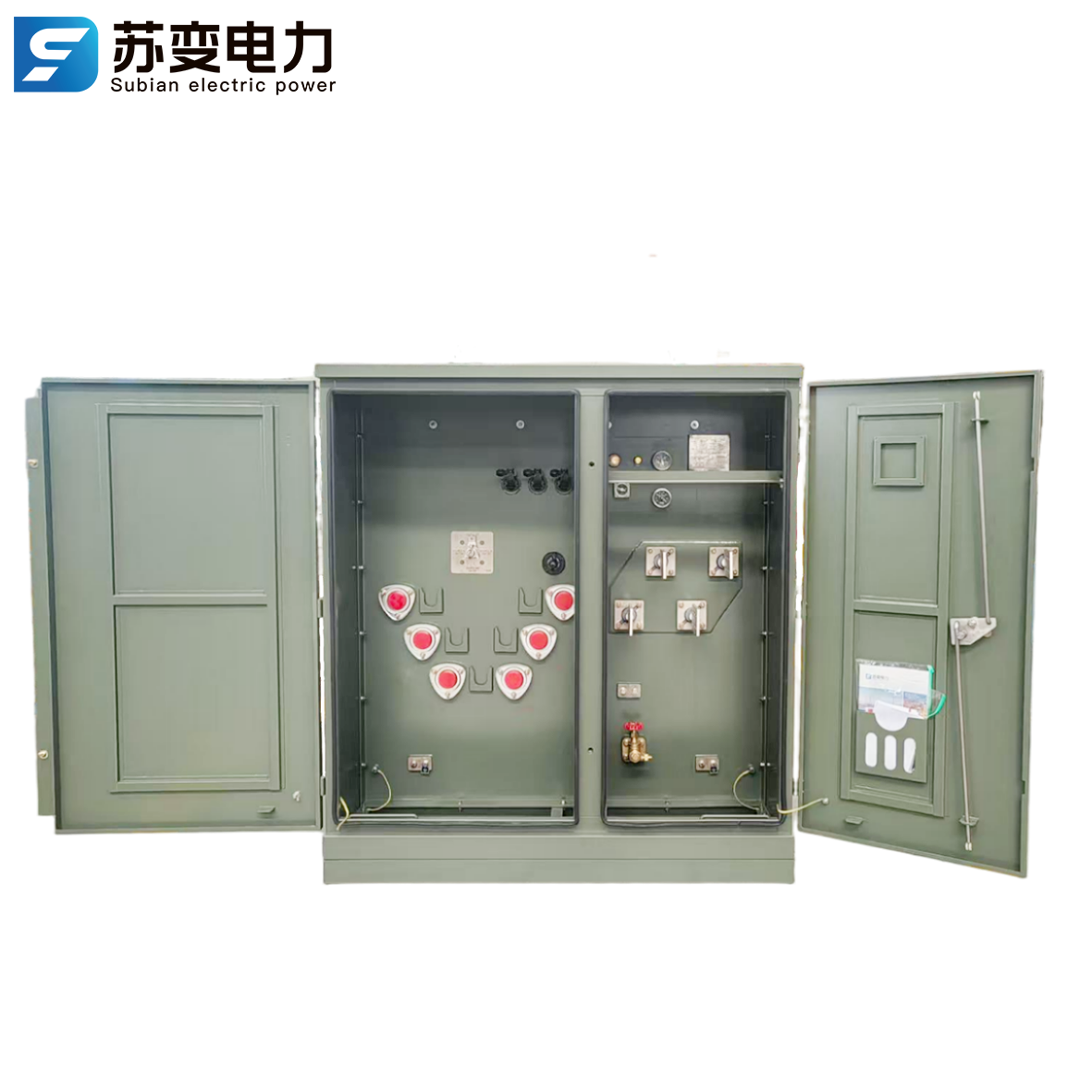

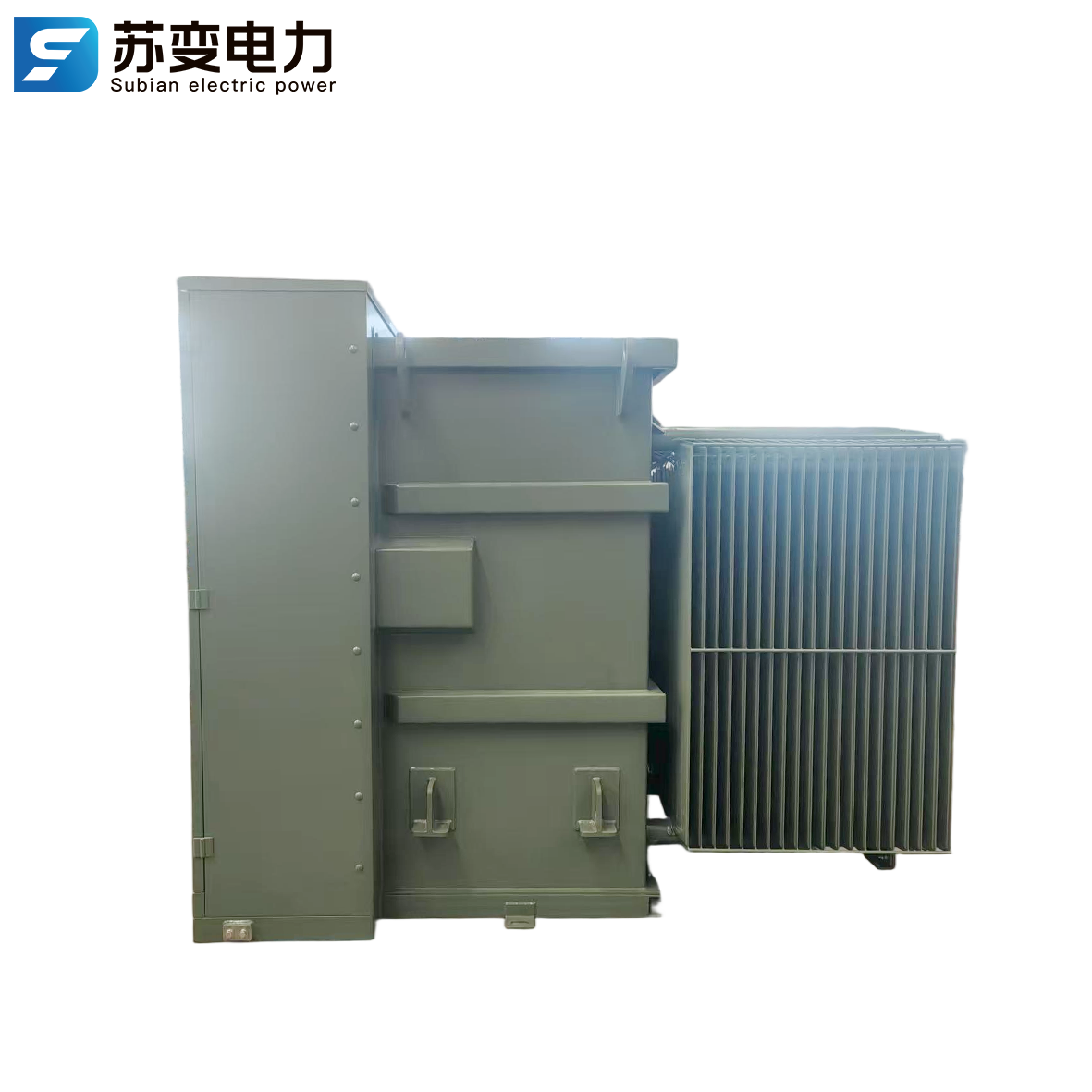

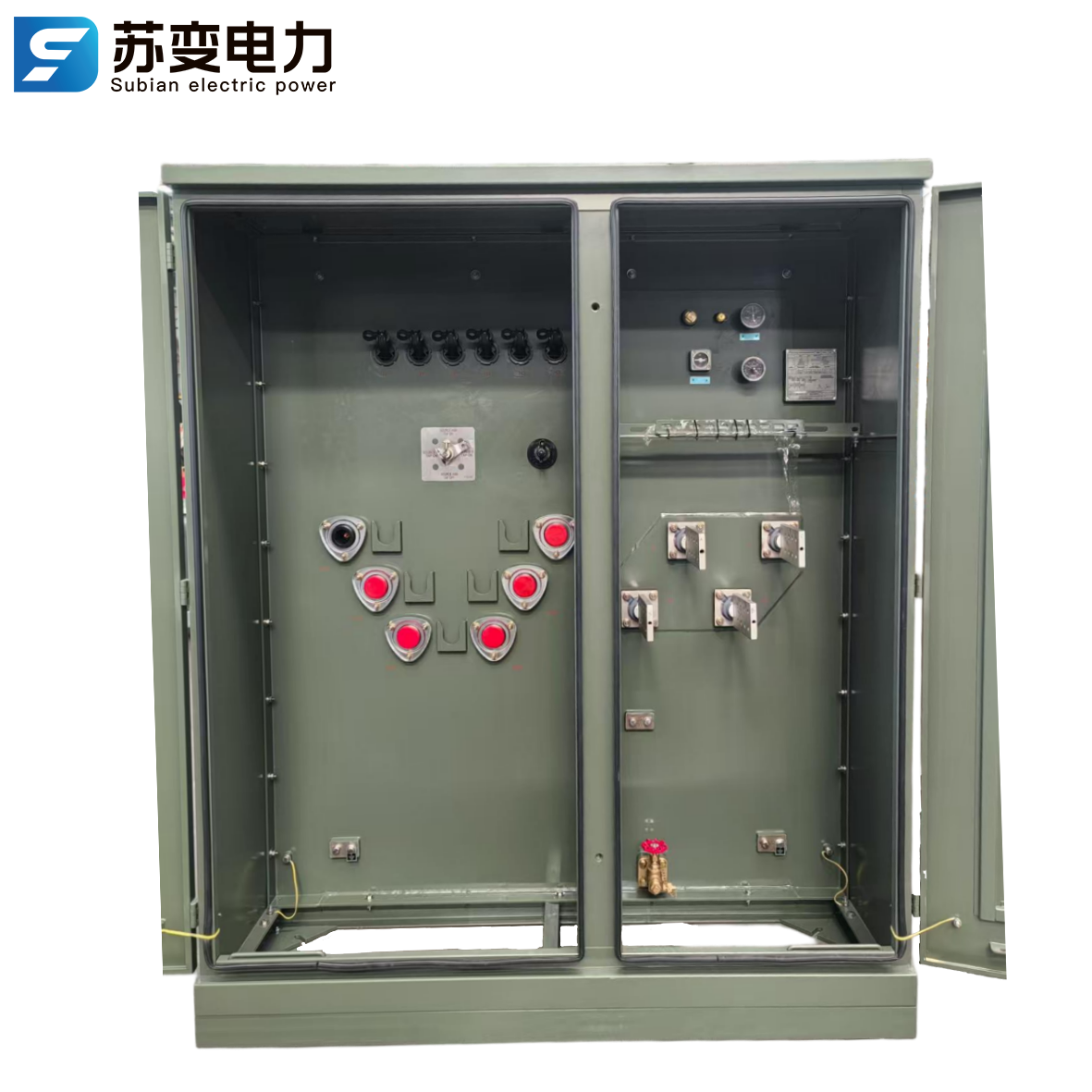

محول ثلاثي الطور مثبت على الوسادة
تطبيق المنتج
يتناسب مستوى جهده مع شبكات الطاقة المتوسطة والمنخفضة الجهد. ويُستخدم على نطاق واسع في توزيع الطاقة في المناطق الحضرية، والمناطق الصناعية، والمناطق التجارية، لتوفير الطاقة للمجمعات السكنية، ومراكز التسوق، والمصانع الصغيرة. بفضل قدرته الممتازة على تحويل الطاقة وسلامته، يضمن طاقة مستقرة وموثوقة لتلبية مختلف الاحتياجات التشغيلية.
منتج حدود
فيما يلي مثال لجدول المعلمات التقنية باللغة الإنجليزية لـ "المحول ثلاثي الطور المثبت على الوسادة"، والذي يغطي معلمات القلب المشتركة:
| المعلمة | مواصفة |
| يكتب | مثبت على الوسادة، ثلاثي الطور، مغمور بالزيت / من النوع الجاف (اختياري) |
| الطاقة المقدرة | 50 كيلو فولت أمبير – 2500 كيلو فولت أمبير |
| الجهد الأساسي | 11 كيلو فولت، 22 كيلو فولت، 33 كيلو فولت (±5% تفاوت) |
| الجهد الثانوي | 400 فولت / 230 فولت (خط-خط / خط-محايد، ±5% تفاوت) |
| تكرار | 50 هرتز / 60 هرتز |
| اتصال الطور | Dyn11، YNd11 (قياسي)؛ اتصالات أخرى متاحة عند الطلب |
| جهد المعاوقة | 4% - 6% عند الطاقة المقدرة (معيار IEC 60076) |
| خسارة عدم التحميل | ≤ 150 واط (للطراز 500 كيلو فولت أمبير، القيمة النموذجية) |
| فقدان الحمل | ≤ 2200 واط (عند التيار المقدر لطراز 500 كيلو فولت أمبير) |
| طريقة التبريد | ONAN (زيت طبيعي هواء طبيعي) / AN (هواء طبيعي) للنوع الجاف |
| فئة العزل | مغمور بالزيت: الفئة أ؛ النوع الجاف: الفئة و أو ح |
| درجة الحماية | IP54 (مقاوم للغبار ومحمي ضد تناثر الماء من جميع الاتجاهات) |
| ارتفاع درجة الحرارة | مغمورة في الزيت: 60 كلفن (الزيت العلوي)؛ 80 كلفن (لف) |
| تحمل ماس كهربائي | 25 كيلو أمبير لمدة ثانيتين (أساسي)؛ 100 كيلو أمبير لمدة ثانية واحدة (ثانوي) |
| وزن | حوالي 850 كجم (طراز مغمور بالزيت بقوة 500 كيلو فولت أمبير) |
| الأبعاد (الطول × العرض × الارتفاع) | 1200 مم × 800 مم × 1000 مم (نموذج 500 كيلو فولت أمبير، تقريبي) |
مزايا المنتج
تحسين تحمل الدائرة القصيرة
حصل المحول ثلاثي الطور المُثبَّت على لوحة على شهادة دولية. صُمِّم خصيصًا لمقاومة وتقليل تأثيرات قصر الدائرة، مما يضمن سلامة واستقرار النظام الكهربائي.
تصميم منخفض فقدان الطاقة
بفضل تصميمه المتطور ومواده عالية الجودة، يُقلل هذا المحول من فقدان الطاقة، مما يُحسّن كفاءة الطاقة ويُخفّض تكاليف التشغيل. يقل فقدان الطاقة بدون حمل بنسبة 10%-15% عن المعيار الصناعي الحالي، كما يقل فقدان الطاقة أثناء الحمل بنسبة 5%-8% عن المعيار نفسه.
أداء تشغيلي هادئ
إن تصميمها الهيكلي الأمثل ومكوناتها التي تعمل على تقليل الضوضاء تعمل على تقليل الضوضاء التشغيلية، مما يخلق بيئة أكثر هدوءًا للمناطق المحيطة.
تشغيل موثوق به على المدى الطويل
من خلال الاختبارات الصارمة ومراقبة الجودة، يضمن المحول أداءً ثابتًا، مثاليًا للتطبيقات التي تتطلب التشغيل المستمر.
مميزات المنتج
المواد الأساسية والبنية
قلب المحول مصنوع من صفائح فولاذ السيليكون عالي الجودة، مُركّبة في هيكل متعدد الطبقات. يتميز بانخفاض الفقد، وانخفاض الضوضاء، ومقاومة عالية للماس الكهربائي.
تطبيق واسع النطاق والاعتراف
يُستخدم هذا المنتج على نطاق واسع في أنظمة الطاقة الحضرية والصناعية، وقد حظي بتقييمات إيجابية من المستخدمين. وقد حصلت نماذجنا المحددة على شهادات اعتماد معتمدة.
تصميم الخزان
خزان فولاذي محكم الغلق مع طلاء مضاد للتآكل، يتميز بأداء جيد مقاوم للماء والغبار مع الحفاظ على المظهر المدمج.
الهيكل الأساسي
تصميم فريد من نوعه مع دائرة مغناطيسية محسنة واتصالات ثابتة.
تم تثبيت القلب والخزان بشكل قوي لمقاومة الصدمات أثناء النقل والتركيب.
تصميم اللف
تعتمد الملفات على بنية متحدة المركز، مع وجود مواد عزل عالية بين الملفات وبين الملفات والنواة لتعزيز مقاومة الدائرة القصيرة.
عمليات التصنيع المتقدمة
تتضمن العمليات المستخدمة الصب الفراغي، واللف الدقيق، واللحام السلس، مما يضمن جودة المنتج.
ظروف الخدمة العادية
عالي ارتفاع
لا يزيد عن 1000 متر؛
مقاومة عالية للغبار
IP55
درجة الحرارة البيئية:
الحد الأقصى لدرجة الحرارة هو +40 درجة مئوية؛
متوسط درجة الحرارة الشهرية القصوى هو +35 درجة مئوية؛
متوسط درجة الحرارة السنوية القصوى هو +25 درجة مئوية؛
الحد الأدنى لدرجة الحرارة الخارجية هو -30℃.
شكل موجة جهد مصدر الطاقة يشبه الموجة الجيبية.
