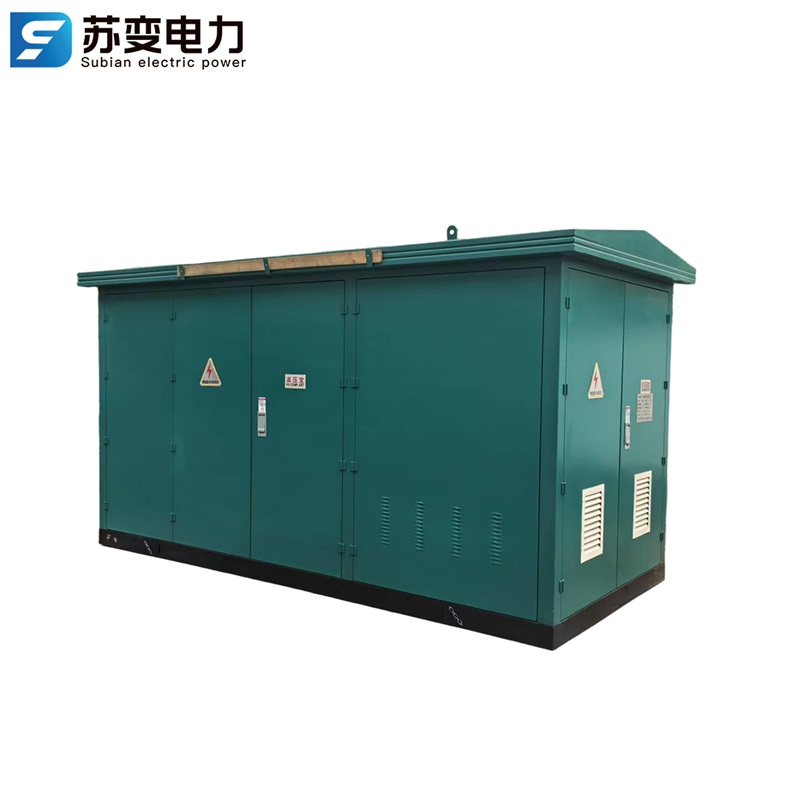

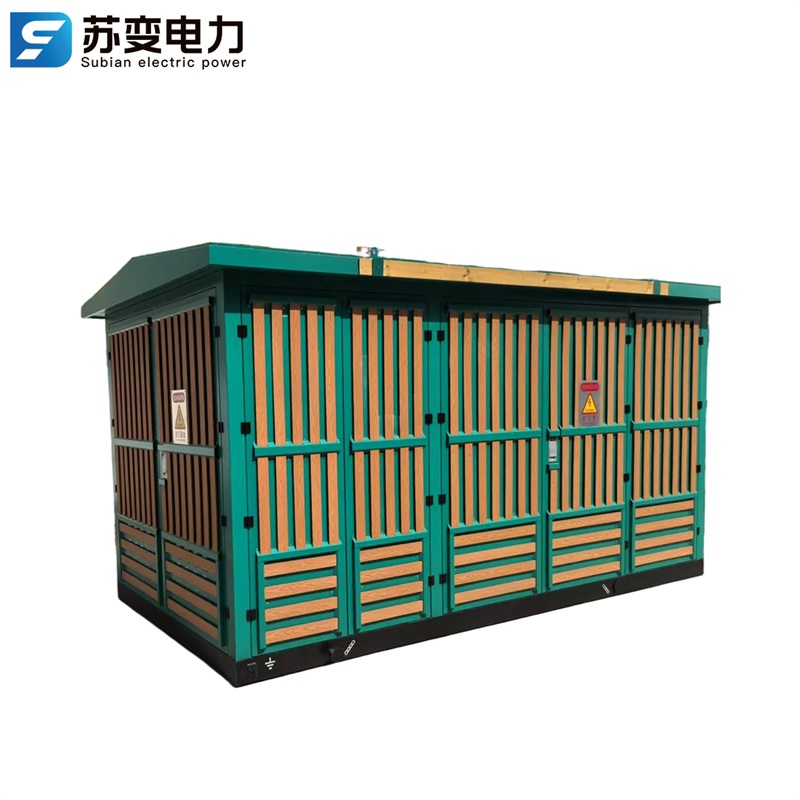

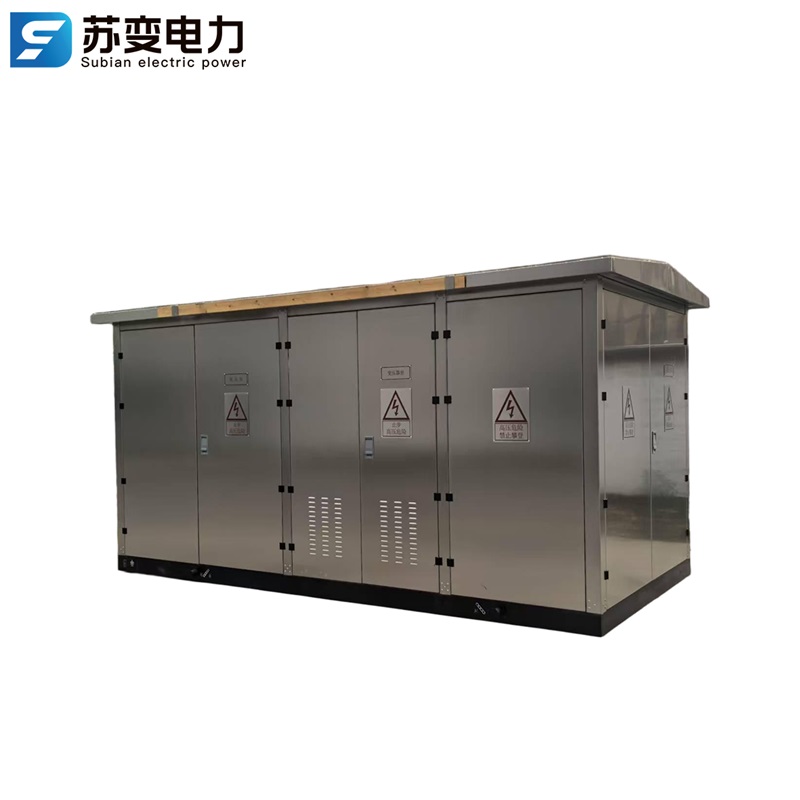

محطة فرعية مسبقة الصنع من سلسلة YB

مقدمة عامة

• توزيع الطاقة في المناطق الحضرية والريفية
• المناطق الصناعية والمجمعات التجارية
• مشاريع الطاقة المتجددة (مزارع الرياح/الطاقة الشمسية)
• توفير الطاقة المؤقتة لمواقع البناء
• التعدين، وحقول النفط والغاز، والمناطق النائية

المعايير الفنية

الميزات الرئيسية

1. تصميم معياري
   • تم تجميعها واختبارها مسبقاً في المصنع لتركيبها بسرعة في الموقع.
   • يقلل وقت التركيب بنسبة تصل إلى 70% مقارنة بالمحطات الفرعية التقليدية.
2. غطاء مقاوم للعوامل الجوية
   • غلاف من الفولاذ المقاوم للتآكل أو سبائك الألومنيوم.
   • حماية IP54/IP65 ضد الغبار والماء والظروف الجوية القاسية.
3. السلامة والموثوقية
   • مفاتيح كهربائية عالية الجهد مزودة بقواطع دوائر كهربائية تعمل بغاز سادس فلوريد الكبريت أو الفراغ.
   • محول كهربائي مصبوب براتنج الإيبوكسي (سلسلة SCB) من أجل السلامة من الحرائق.
   • أنظمة حماية شاملة وأجهزة مراقبة.
4. كفاءة استخدام المساحة
   • بصمة صغيرة (أصغر بنسبة تصل إلى 60٪ من المحطات الفرعية التقليدية).
   • مثالي للمناطق الحضرية ذات المساحة المحدودة.
5. كفاءة الطاقة
   • محولات منخفضة الفقد (تفي بمعايير الكفاءة IE3/IE4).
   • أنظمة إدارة الطاقة الذكية.
6. خيارات التخصيص
   • تخطيطات مفاتيح كهربائية قابلة للتكوين للجهد العالي/المنخفض.
   • الملحقات الاختيارية: أنظمة التدفئة والتهوية وتكييف الهواء، أنظمة إخماد الحرائق، أنظمة المراقبة عن بعد.
7. سهولة الصيانة
   • مقصورات يسهل الوصول إليها لإجراء عمليات التفتيش الروتينية.
   • مكونات معيارية لاستبدال سريع.
8. الامتثال البيئي
   • لا يوجد خطر لتسرب الزيت (محول من النوع الجاف).
   • مواد قابلة لإعادة التدوير وتصميم صديق للبيئة.

تكوين النظام

1. قسم الجهد العالي
   • وحدة التوزيع الرئيسية الحلقية (RMU) أو قاطع الدائرة الفراغي (VCB)
   • مانعات الصواعق ومحولات التيار/الجهد
   • منافذ دخول/خروج الكابلات
2. قسم المحول
   • محول جاف من نوع راتنج الإيبوكسي من سلسلة SCB
   • نظام مراقبة درجة الحرارة
   • مراوح التبريد (اختياري)
3. قسم الجهد المنخفض
   • لوحات توزيع MCCB/MCB
   • مكثفات تصحيح معامل القدرة
   • أجهزة القياس والحماية
4. التحكم والمراقبة
   • نظام تحكم قائم على وحدة تحكم منطقية قابلة للبرمجة (PLC)
   • المراقبة عن بعد عبر منصات SCADA أو إنترنت الأشياء
   • وحدة اتصال GSM/GPRS اختيارية
