Produktbeskrivning

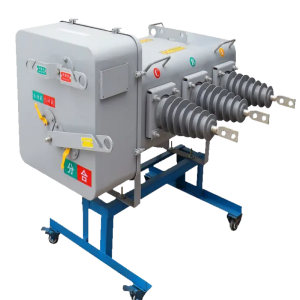

LW3 - 12 630A utomhusstolpsmonterad SF6 kretsbrytare är en trefas AC 50Hz utomhus högspänningsapparat3. Den använder SF6-gas som ljusbågssläcknings- och isoleringsmedium och antar en gas - tryck - typ båge - släckningsstruktur3. Den används huvudsakligen i kraftsystem med en märkspänning på 12kV, såsom transformatorstationer och kraftverk, för att koppla om märkström och kortslutningsström, och kan även användas som kopplingsbrytare och för att byta kondensatorbanker3. Med en inbyggd strömtransformator för mätning och skydd är den en idealisk uppgraderingsprodukt för effektbrytare3.
Produktparametrar
- Märkspänning: 12kV
- Nominell frekvens: 50Hz
- Märkström: 630A
- Nominell isoleringsnivå: Motståndsspänning för blixtimpulser (helvågstoppvärde) är 75kV; effekt - frekvensmotståndsspänning (1 minut) är 42kV; spänningstestet för regntålighet är 34kV; omvänd - fas slagtrycket är 85 kV. Isolationsnivå under noll - manometertryck: effekt - frekvensmotståndsspänning (1 minut) är 30kV; omvänd - fasmotståndsspänning (1 minut) är 30kV; maximal fasspänning (5 minuter) är 9kV.
- Märkkort - brytström: 16kA, 20kA (vid 0,25 MPa, 20 ℃)
- Utgående - fasjordning återstängande brytström: 14kA, 17,4kA
- Brytström under noll - mätspänning: 630A
- Bedömd driftsekvens: Typ I: O - 180s - C/O - 180s - C/O; Typ II: O - 0,3s - C/O - 180s - C/O
Produktegenskaper
- Utmärkt ljusbåge - släckningsprestanda: Genom att använda gas - tryck - typ båge - släckningsstruktur och SF6-gas som ljusbågssläckningsmedium har den en stark ljusbågssläckningsförmåga, en kort ljusbågstid och kan effektivt bryta belastningsström, överbelastningsström och kortslutningsström3. Den har fördelarna av ingen återtändning eller återförbränning vid byte av kapacitiv eller induktiv ström och låg överspänning1.
- Hög tillförlitlighet: Den mekaniska livslängden kan nå mer än 10 000 gånger, och 机构寿命次数 kan nå mer än 3 000 gånger, vilket kan uppfylla kraven för frekventa operationer3. Med pålitlig tätningsprestanda antas importerade tätningspackningar och den rörliga tätningen antar en "V" -formad tätningsring med fjädertryckkompensationsstruktur, vilket säkerställer att den årliga gasläckagehastigheten är mindre än 0,05%3.
- Bra isoleringsförmåga: SF6-gas har utmärkt isoleringsprestanda, och strömbrytaren har klarat olika isoleringstester med stor marginal vid ett gastryck på 0,3 MPa1.
- Kompakt struktur: Den övergripande strukturen är kompakt, vilket är bekvämt för installation och underhåll. Den kan stolpmonteras utomhus och lämpar sig för användning i olika miljöer.
- Kompletta skyddsfunktioner: Den är utrustad med en SF6 gastrycksensor. När gastrycket sjunker till en kritisk nivå låser brytaren automatiskt och utlöser ett larm. Den har också ett högtrycksventilationssystem för att säkerställa säkerheten för operatörer och allmänheten. Dessutom kan den utrustas med en inbyggd strömtransformator med hög noggrann mätning för effektivt skydd och mätning av kraftledningar3.
