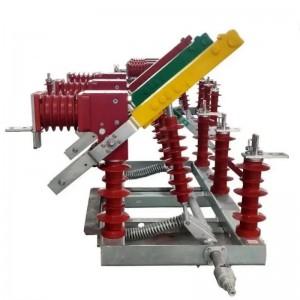

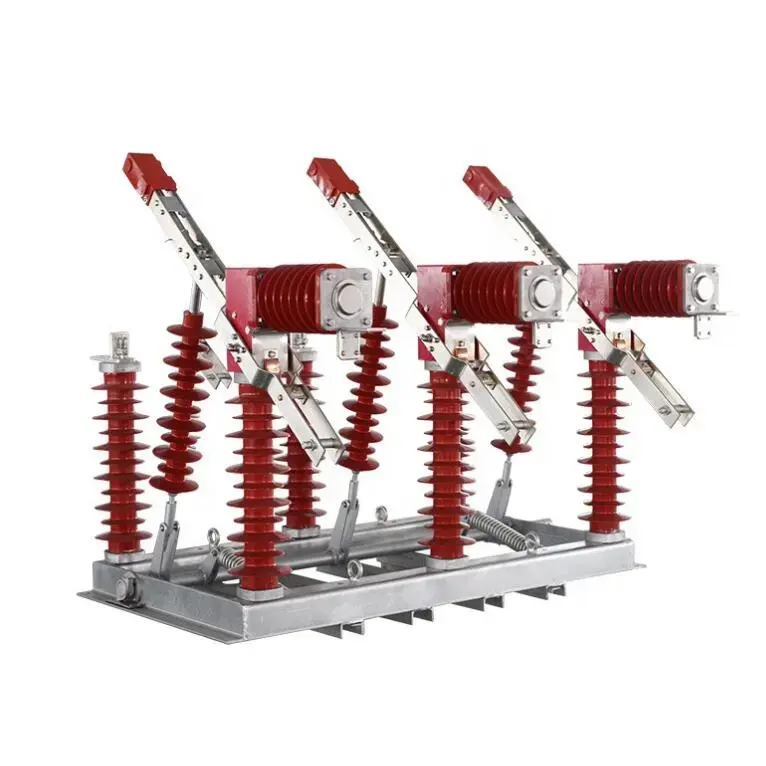

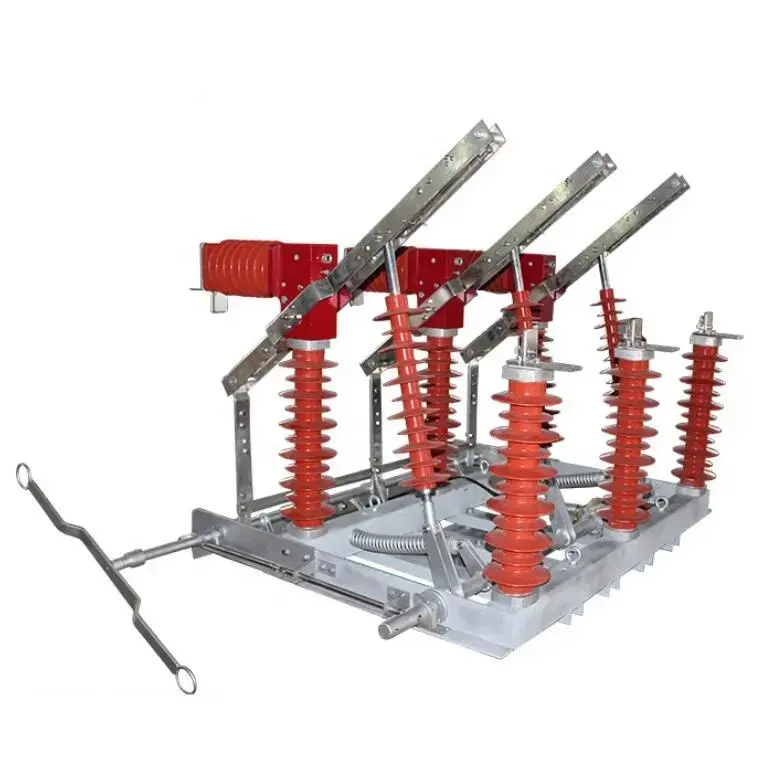

Produktbeskrivning
Den är lämplig för utomhus trefas växelströmsdistributionssystem med en märkspänning på 12 kV (40,5 i modellen kan vara en relaterad parameter eller ett fel i vissa fall, eftersom den vanliga märkspänningen för denna typ är 12 kV), en märkström på 630 A och en märkfrekvens på 50 Hz. Den används för att koppla och stänga kraftdistributionsledningar under belastning, och kan även användas för att koppla och stänga tomgångsledningar och tomgångstransformatorer. Denna lastbrytare kan användas inom kraft-, metallurgi-, gruv-, kemisk industri och andra avdelningars kraftöverförings- och distributionssystem för att styra kretsar, och är även lämplig för platser med frekventa verksamheter.
Produktparametrar
- Nominell spänning: 12 kV.
- Bedömd frekvens: 50 Hz.
- Märkström: 630 A.
- Bedömd aktiv lastbrytström: 630 A.
- Klassificerad stängd - slingbrytström: 630 A.
- 5 % nominell aktiv lastbrytström: 31,5 A.
- Klassad kabelladdningsbrytström: 10 A.
- Nominell brytkapacitet för transformator utan belastning: 1600 kVA.
- Nominell brytkondensatorbankström: 100 A.
- 1 - min Effekt - Frekvens tål spänning: Vakuumbrytning / fas - till - fas, fas - till - jord, frånkopplingsbrott är 42/48 kV.
- Blixtimpuls tål spänning: Fas - till - fas, fas - till - jord / frånkopplingsbrytning är 75/85 kV.
- Klassad kort - Tidhållfast ström (termisk stabilitet): 20 kA.
- Märkkortslutning - Slutström: 50 kA.
- Mekaniskt liv: 10 000 gånger.
- Vakuumbrytare kontakt erosionsgräns: 0,5 mm.
- Genomsnittlig öppningshastighet: 1,1 ± 0,2 m/s.
- Tre-fas öppningsasynkronism:
- Tre-fas stängning Asynkronism:
- Avstånd mellan laddade kroppar och fas - till - jord: > 200 mm.
- Hjälpkretsmotstånd: ≥ 400 μΩ.
Produktegenskaper
- Utmärkt bågbildning - släckningsförmåga4: Den använder vakuumbrytarprincipen, som har en stark ljusbågs-släckningsförmåga, vilket säkerställer pålitlig frånkoppling av lasten och en lång livslängd.
- Kompakt design: Den har en liten volym och en lätt struktur, som är lätt att installera och underhålla, och lämpar sig för olika installationsmiljöer utomhus.
- Synlig frånkopplingsfraktur3: Frånskiljaren och trefasvakuumbrytaren är förreglade. När den öppnas finns det ett synligt frånkopplingsbrott, som har funktionen som en brytare och är bekvämt för underhåll och inspektion.
- Hög säkerhet och tillförlitlighet7: Lastbrytaren har ingen explosionsrisk och kräver inget underhåll. Alla komponenter använder material av rostfritt stål, och chassit använder material av rostfritt stål eller varmförzinkat kolstål belagt med anti-UV-skyddsfärg, vilket kan säkerställa normal drift av produkten i utomhusmiljöer.
- Olika driftlägen4: Den kan manövreras manuellt, elektriskt eller på distans, vilket ger bekvämlighet för olika applikationsscenarier och driftkrav.
- Brett utbud av applikationer: Den kan användas i stor utsträckning vid omvandlingen av distributionsnät på landsbygden och i städerna, järnvägsdistributionskretsar och andra kraftöverförings- och distributionssystem, särskilt på platser med frekvent drift.
