Produktbeskrivning

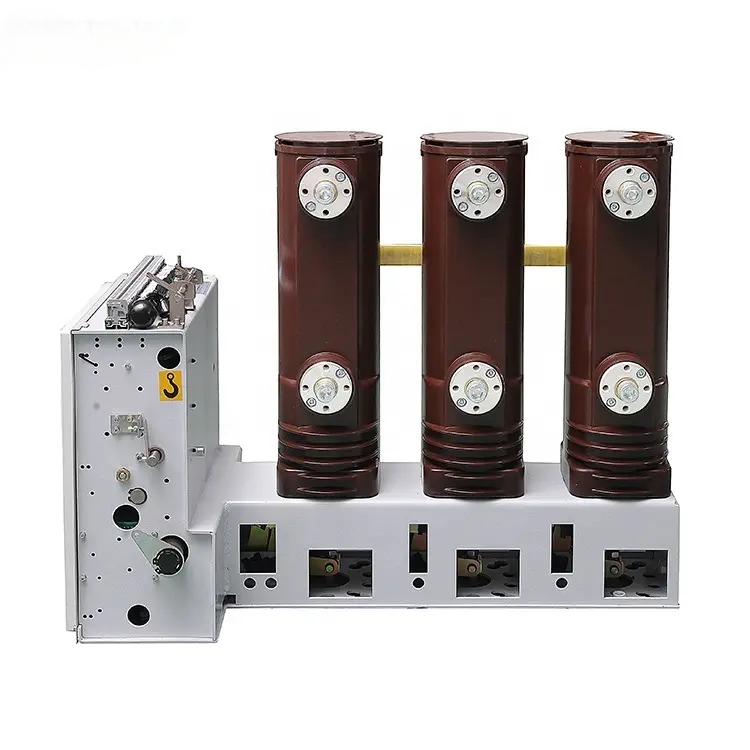

VS1-serien 4000A inomhus lateral vakuumbrytare är ett slags högspänningsställverk inomhus. Den är lämplig för trefas AC 50Hz kraftsystem med en märkspänning på 12kV, som används som skydds- och kontrollenhet i kraftsystem som industri- och gruvföretag, kraftverk och transformatorstationer3. Den kan installeras i fast ställverk eller användas ensam, och är särskilt lämplig för tillfällen med frekventa operationer1. Denna strömbrytare antar en integrerad design av manövermekanismen och strömbrytarens kropp. Den kan användas som en fast installationsenhet eller utrustad med en speciell framdrivningsmekanism för att bilda en handvagnsenhet3.
Produktparametrar
- Märkspänning: 12kV
- Nominell frekvens: 50Hz
- Märkström: 4000A
- Märkkort - brytström: 31,5kA (andra värden kan också vara tillgängliga enligt olika modeller)
- Nominell kortslutningsström (toppvärde): 80kA (motsvarande märkström för kortslutning på 31,5kA)
- Nominell toppmotståndsström: 80kA
- Klassad kort - tål ström: 31,5kA, med en nominell kortslutningstid på 4s
- Nominell isoleringsnivå: 1 minuts effekt - frekvensmotståndsspänning är 42kV (mellan poler och mellan poler och jord), 48kV (mellan brytare); spänningen mot blixtimpulser är 75kV (mellan poler och mellan poler och jord), 84kV (mellan brytare)
- Mekaniskt liv: 30 000 gånger
- Nominell kortslutning - brytströmsbryttider: 50 gånger
- Kontaktöppningsavstånd: 11±1 mm
- Över - resavstånd: 4±0,5 mm
- Genomsnittlig öppningshastighet: 0,9 - 1,2 m/s
- Genomsnittlig stängningshastighet: 0,6 - 0,8 m/s
- Kontakt stängning studstid: ≤2 ms
- Trefas öppnings- och stängningssynkronisering: ≤2 ms
- Öppettid: ≤0,05 s (under märkdriftsspänning)
- Stängningstid: ≤0,1 s
- Huvudkretsresistans per fas: ≤40 μΩ
Produktegenskaper
- Utmärkt ljusbåge - släckningsprestanda: Den använder en vakuumbågssläckningskammare, med vakuum som ljusbågssläcknings- och isoleringsmedium1. Vakuumgraden i ljusbågssläckningskammaren är extremt hög. När de rörliga och statiska kontakterna öppnas under inverkan av manövermekanismen, kommer en vakuumbåge att genereras mellan kontakterna1. Kontakternas speciella struktur kan också generera ett lämpligt längsgående magnetfält i kontaktgapet, vilket främjar att vakuumbågen förblir i ett diffust tillstånd och gör att ljusbågen fördelas jämnt på kontaktytan för förbränning.1. Detta säkerställer en låg bågspänning. Vid den naturliga nollgenomgångspunkten för strömmen kan de kvarvarande jonerna, elektronerna och metallångan rekombineras eller ackumuleras på kontaktytan och det skärmande locket på en mikrosekund - ordningens tid, och den dielektriska isolationsstyrkan hos bågens brytningsport - släckningskammaren återställs snabbt, och släcks därigenom.1.
- Hög tillförlitlighet: Den mekaniska livslängden kan vara så hög som 30 000 gånger, och kortslutningsströmbrytningstiderna med full kapacitet kan nå 50 gånger3. Den har extremt hög driftsäkerhet och lång livslängd, vilket kan uppfylla kraven på frekventa operationer3.
- Kompakt struktur: Den övergripande strukturen är en integrerad installation av omkopplarkroppen och manövermekanismen, som antar en sammansatt isoleringsstruktur, har en liten volym, lätt vikt, ingen explosionsrisk och en hög isoleringsnivå3.
- Enkelt underhåll: VS1 - 12 vakuumbrytare (vanlig typ) kräver vanligtvis endast enstaka rengöring eller smörjning av manövermekanismen1. VS1 - 12 vakuumbrytare (pol - kolonn typ) antar en solid isoleringsstruktur - integrerad solid - tätad polpelare, som gör underhållsfri1.
- God anpassningsförmåga till miljön: Den kan användas i miljöer med en omgivningstemperatur på -15℃ till +40℃, en höjd på högst 3000 meter och en jordbävningsintensitet på högst 8 grader. Den är lämplig för användning på platser utan brand, explosionsrisk, allvarlig förorening, kemisk korrosion och kraftiga vibrationer2.
