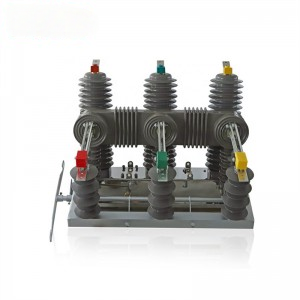

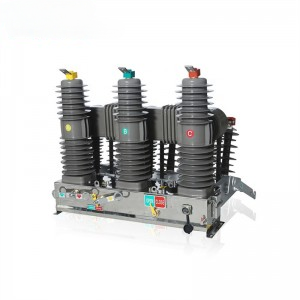

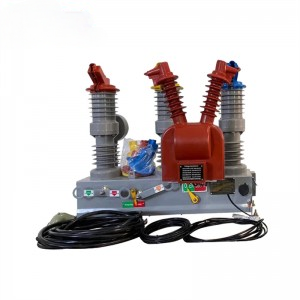

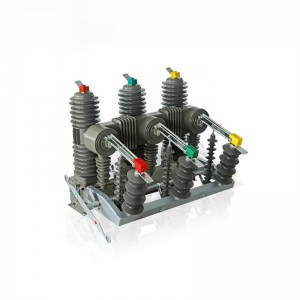

ZW32-24 utomhusvakuumbrytare

När strömbrytaren får en utlösningssignal agerar manövermekanismen, vilket gör att den rörliga kontakten flyttas från stängt läge till öppet läge. I det ögonblick då de rörliga och fasta kontakterna separeras genereras en båge på grund av ökningen av kontaktmotståndet mellan kontakterna.

Vakuummiljön i vakuumbrytaren gör det möjligt att snabbt släcka ljusbågen när strömmen passerar noll, vilket gör att kretsen kopplas bort.

Under stängningsprocessen får manövermekanismen den rörliga kontakten att röra sig mot den fasta kontakten tills de kommer i kontakt och avslutar stängningsoperationen, och därigenom kopplar kretsen samman.

Kontakta oss

Produktdetaljer

arbetsprincip

Vakuummiljön i vakuumbrytaren gör det möjligt att snabbt släcka ljusbågen när strömmen passerar noll, vilket gör att kretsen kopplas bort.

Produktegenskaper

Stark bågsläckningsförmåga: Den använder en vakuumbrytare, med vakuum som ljusbågssläcknings- och isoleringsmedium. Det kan snabbt släcka ljusbågen och brytprestandan är stabil.
Hög tillförlitlighet: Permanentmagnetens manövermekanism är försedd med en hållkraft av en permanentmagnet. Med färre mekaniska delar och en kort transmissionskedja förbättrar den brytarens tillförlitlighet och mekaniska livslängd.
Bra isoleringsprestanda: Den antar en helt sluten solid isoleringsstruktur av posttyp eller tekniken för att helt kapsla in huvudkroppen. Den har bra tätningsprestanda och kan anpassa sig till tuffa miljöer.
Enkel användning: Den kan manövreras manuellt eller elektriskt och kan även fjärrstyras. Den kan också samarbeta med en styrenhet för att uppnå de "fyra fjärrfunktionerna" (fjärrmätning, fjärrkontroll, fjärrsignalering och fjärrreglering).
Liten i storlek och lätt i vikt: Med en kompakt struktur är den bekväm för installation och transport.
Låg underhållskostnad: Den har en lång mekanisk livslängd. Det finns inget behov av underhåll eller justering inom 30 000 operationer, med underhållsfria egenskaper.

Produktparametrar

Märkspänning: 24kV
Märkström: 630A/1250A
Märkfrekvens: 50Hz
Nominell termisk stabilitetsström: 20kA
Märk kortslutningsbrytström: 20kA/25kA
Märk dynamisk stabilitetsström (toppvärde): 50kA/63kA
Märkkortslutningsström (toppvärde): 50kA/63kA
Termisk stabilitetstid: 4s
Nominell driftsekvens: Öppen - 0,3 s - Stäng och öppen - 180 s - Stäng och öppna
Nominell isoleringsnivå:
Strömfrekvensen tål spänning i 1 minut, fas - till - fas och fas - till - jord / över de öppna kontakterna: 50kV/65kV
Nominell blixtimpuls tål spänning (toppvärde), fas - till - fas och fas - till - jord / över de öppna kontakterna: 95kV/125kV
Strömfrekvens tål spänning för sekundärkretsen i 1 minut: 2kV
Mekanisk livslängd: 10 000 gånger
Antal brytningsoperationer vid nominell kortslutningsbrytström: 30 gånger
Antal brytoperationer vid märkström: 10 000 gånger
Kontaktöppningsavstånd: 12 ± 1 mm
Över - rörelse: 3 ± 1 mm
Centrum - till - mittavstånd mellan faserna: 380 ± 1,5 mm
Trefasig öppnings- och stängningsasynkronism: ≤ 2ms
Kontaktstängning avvisningstid: ≤ 2ms
Stängningstid: 25 - 80ms
Öppettid: 23 - 50ms
Genomsnittlig öppningshastighet: 1,1 - 1,7m/s
Genomsnittlig stängningshastighet: 0,5 - 0,9m/s
Motstånd hos den ledande huvudkretsen: ≤ 100μΩ
