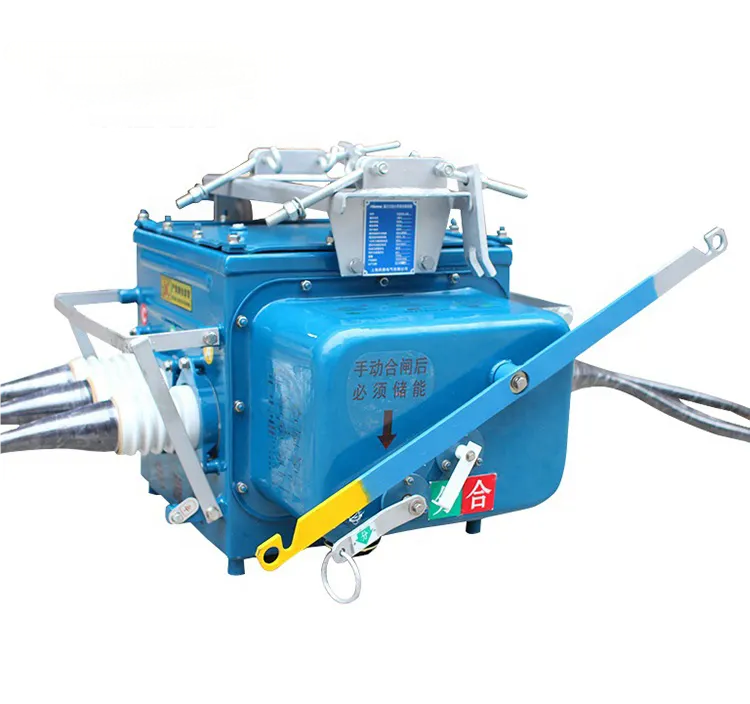

ZW20-12 Vakuumbrytare utomhus

När strömbrytaren får en utlösningssignal agerar manövermekanismen, vilket gör att den rörliga kontakten flyttas från stängt läge till öppet läge. I det ögonblick då de rörliga och fasta kontakterna separeras genereras en båge på grund av ökningen av kontaktmotståndet mellan kontakterna.

Vakuummiljön i vakuumbrytaren gör det möjligt att snabbt släcka ljusbågen när strömmen passerar noll, vilket gör att kretsen kopplas bort.

Under stängningsprocessen får manövermekanismen den rörliga kontakten att röra sig mot den fasta kontakten tills de kommer i kontakt och avslutar stängningsoperationen, och därigenom kopplar kretsen samman.

Kontakta oss

Produktdetaljer

arbetsprincip

Vakuummiljön i vakuumbrytaren gör det möjligt att snabbt släcka ljusbågen när strömmen passerar noll, vilket gör att kretsen kopplas bort.

Produktegenskaper

Stark bågsläckningsförmåga: Den använder en vakuumbrytare, med vakuum som ljusbågssläcknings- och isoleringsmedium. Det kan snabbt släcka ljusbågen och brytprestandan är stabil.
Hög tillförlitlighet: Permanentmagnetens manövermekanism är försedd med en hållkraft av en permanentmagnet. Med färre mekaniska delar och en kort transmissionskedja förbättrar den brytarens tillförlitlighet och mekaniska livslängd.
Bra isoleringsprestanda: Den antar en helt sluten solid isoleringsstruktur av posttyp eller tekniken för att helt kapsla in huvudkroppen. Den har bra tätningsprestanda och kan anpassa sig till tuffa miljöer.
Enkel användning: Den kan manövreras manuellt eller elektriskt och kan även fjärrstyras. Den kan också samarbeta med en styrenhet för att uppnå de "fyra fjärrfunktionerna" (fjärrmätning, fjärrkontroll, fjärrsignalering och fjärrreglering).
Liten i storlek och lätt i vikt: Med en kompakt struktur är den bekväm för installation och transport.
Låg underhållskostnad: Den har en lång mekanisk livslängd. Det finns inget behov av underhåll eller justering inom 30 000 operationer, med underhållsfria egenskaper.

Produktparametrar

Elektriska parametrar

Märkspänning: 12kV
Märkfrekvens: 50Hz
Märkström: Allmänt tillgänglig i specifikationer som 630A och 1250A.
Nominell kortslutningsbrytström: Vanligtvis 20kA eller 25kA.
Nominell toppbeständighetsström (dynamisk stabilitetsström): När den nominella kortslutningsströmmen är 20kA är den i allmänhet 50kA; när den är 25kA är den 63kA.
Nominell kort-tidshållfast ström (termisk stabilitetsström): Motsvarar den nominella kortslutningsbrytströmmen, vanligtvis 20kA/4s eller 25kA/4s.
Nominell kortslutningsström (toppvärde): Samma som den nominella toppmotståndsströmmen, såsom 50kA eller 63kA.
Nominell driftsekvens: Öppen - 0,3 s - Stäng och öppen - 180 s - Stäng och öppna
Nominell isoleringsnivå:
- 1 minut effekt - frekvens tål spänning: 42kV mellan faserna och till marken, 48kV över de öppna kontakterna.
- Blixtimpuls tål spänning (toppvärde): 75kV mellan faserna och till marken, 85kV över de öppna kontakterna.
- 1 - minuts effekt - frekvensmotståndsspänning för sekundärkretsen: 2kV

Mekaniska parametrar

Mekanisk livslängd: Vanligtvis upp till 10 000 operationer eller mer.
Antal operationer vid nominell kortslutningsbrytström: Generellt 30 gånger.
Kontaktöppningsavstånd: 11 ± 1 mm
Kontakt över - rörelse: 3 ± 0,5 mm
Trefas kontaktöppnings- och stängningssynkronism: ≤ 2ms
Kontaktstängning avvisningstid: ≤ 2ms
Genomsnittlig öppningshastighet: 1,0 - 1,4m/s
Genomsnittlig stängningshastighet: 0,6 - 1,0m/s
Öppettid: 20 - 50ms
Stängningstid: 30 - 80ms

Andra parametrar

Motstånd för varje fas huvudkrets: Generellt ≤ 80μΩ
Skyddsnivå: Kapslingen är vanligtvis klassad till IP65 eller högre, vilket effektivt kan förhindra inträngning av damm och vatten, vilket gör den lämplig för tuffa utomhusmiljöer.
