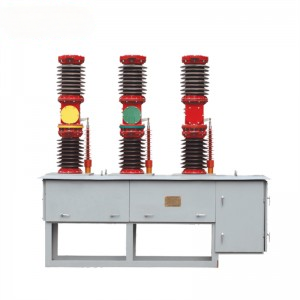

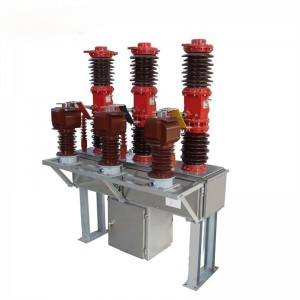

ZW7-40.5 Vakuumbrytare utomhus

ZW7 - 40.5 utomhus högspänningsvakuumbrytare är en utomhus högspänningselektrisk enhet designad för trefas växelström vid 50Hz med en märkspänning på 40,5kV. Den är utrustad med en fjädermanövermekanism eller en elektromagnetisk manövermekanism, vilket möjliggör fjärrstyrd elektrisk öppning och stängning, såväl som lokal manuell energilagring och manuella öppnings- och stängningsoperationer. Dess designprestanda uppfyller kraven i GB1984 - 89 "AC High - Voltage Circuit Breakers"-standarden och överensstämmer med IEC - 56 "AC High - Voltage Circuit Breakers"-standarden från International Electrotechnical Commission. Denna produkt används huvudsakligen för kontroll och skydd av utomhus 35kV kraftöverföring och distributionssystem. Den är också lämplig för normal drift och kortslutningsskydd i stads- och landsbygdskraftdistributionsnät och industri- och gruvföretag. Den har en porslinsstolpestruktur och är väl lämpad för frekventa användningsscenarier.

Kontakta oss

Produktdetaljer

Produktbeskrivning

Produktparametrar

Märkspänning: 40,5kV
Nominell frekvens: 50Hz
MärkströmFinns i specifikationer som 1250A, 1600A och 2000A.
Nominell isoleringsnivå:
- 1 - minut effekt - frekvens tål spänning: 95kV (torrtest); 80kV (våttest)
- Blixtimpuls tål spänning (toppvärde): 185kV
Märkkort - brytström: Finns i värden som 20kA, 25kA och 31,5kA.
Nominell kortslutningsström (toppvärde): Finns i värden som 50kA, 63kA och 80kA.
Nominell toppmotståndsström: Finns i värden som 50kA, 63kA och 80kA.
Klassad kort - tål ström: Tillgänglig i värden som 20kA, 25kA och 31,5kA, med en nominell kortslutningstid på 4s.
Bedömd driftsekvens: Öppen - 0,3 s - Stäng och öppen - 180 s - Stäng och öppna
Märkkondensatorbanksbrytström: 400A
Antal operationer vid märkström för kortslutning: Generellt 30 gånger.
Mekaniskt liv: 10 000 gånger eller mer.
Total bryttid: ≤0,1s
Kontaktöppningsavstånd: 22 ± 2 mm
Kontakt över - resa: 4 ± 1 mm
Genomsnittlig öppningshastighet: 1,7 ± 0,2 m/s
Genomsnittlig stängningshastighet: 0,7 ± 0,2 m/s
Kontakt stängning studstid: ≤3ms
Trefas öppnings- och stängningssynkronism: ≤2ms
Stängningstid: ≤150ms
Öppettid: ≤60 ms
Motstånd för varje fas huvudkrets: ≤100μΩ

Produktegenskaper

Stark båge - släckningsförmåga: Genom att använda vakuum som både isolerande och ljusbågssläckande medium, har den en kraftfull ljusbågssläckningskapacitet, vilket gör att den effektivt kan bryta belastningsström, överbelastningsström och kortslutningsström.
Hög tillförlitlighet: Med en lång mekanisk och elektrisk livslängd tål den frekventa operationer och säkerställer stabil och pålitlig prestanda.
Lågt underhållsbehov: Det finns inget behov av regelbundna underhållsuppgifter som att byta ut isolerolja, vilket minskar underhållskostnader och arbetsbelastning.
Utmärkt miljöanpassningsförmåga: Den kan anpassa sig till tuffa utomhusmiljöer, inklusive en viss höjd (vanligen inte mer än 2000 meter), ett brett temperaturområde (t.ex. från -30°C till +60°C) och vindtryck som inte överstiger 700Pa.
Kompakt struktur: Med en porslinsstolpestruktur, har den en relativt liten total storlek och låg vikt, vilket underlättar installation och transport.
Överlägsen prestanda: Den erbjuder utmärkt brottprestanda, goda isoleringsegenskaper och dynamisk och termisk stabilitet, som uppfyller kraven för olika driftsförhållanden.
Hög grad av intelligens: Den kan paras ihop med intelligenta kontrollenheter för att uppnå fjärrstyrning, övervakning och skyddsfunktioner, och därigenom förbättra automationsnivån för kraftsystemet.
