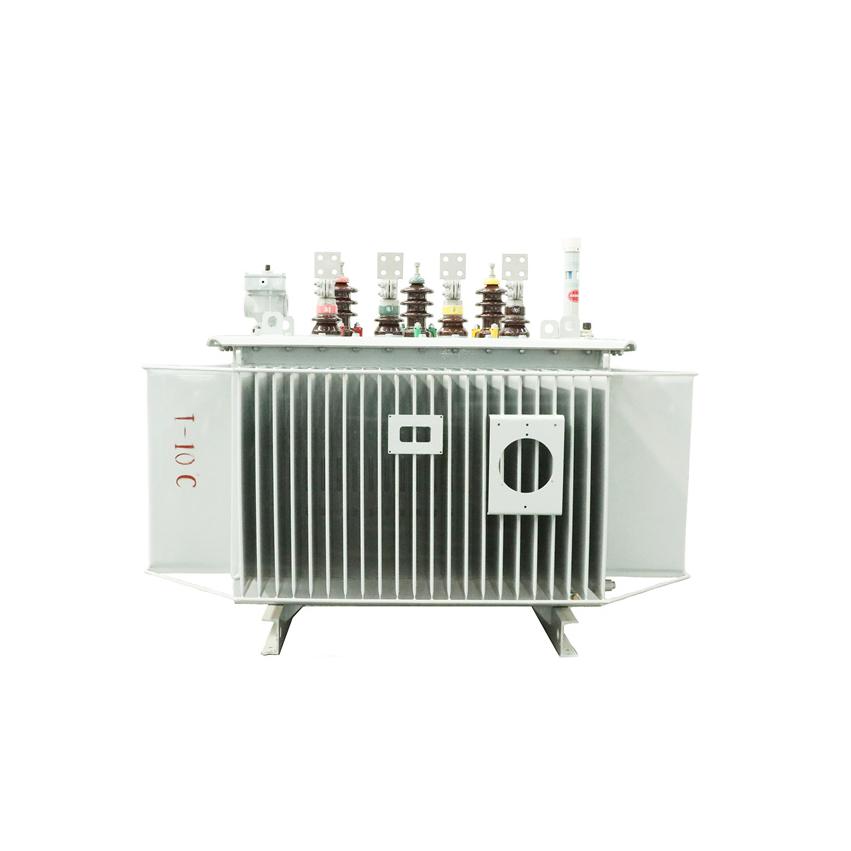

6-10KV ఆయిల్-ఇమ్మర్జ్డ్ పవర్ డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్
ఉత్పత్తి లక్షణాలు
మా కంపెనీ ఉత్పత్తి చేసే త్రీ-ఫేజ్ ఆయిల్-ఇమ్మర్స్డ్ డిస్ట్రిబ్యూషన్ వోల్టేజ్ పరికరం కొత్త ఇన్సులేషన్ నిర్మాణాన్ని అవలంబిస్తుంది, ఇది షార్ట్-సర్క్యూట్ నిరోధకతను మెరుగుపరుస్తుంది; ఐరన్ కోర్ అధిక-నాణ్యత కోల్డ్-రోల్డ్ సిలికాన్ స్టీల్ షీట్‌లతో తయారు చేయబడింది; హై-వోల్టేజ్ వైండింగ్‌లు అధిక-నాణ్యత ఆక్సిజన్ లేని రాగి తీగలతో తయారు చేయబడతాయి మరియు బహుళ-పొర స్థూపాకార నిర్మాణాన్ని అవలంబిస్తాయి; అన్ని ఫాస్టెనర్‌లను ప్రత్యేక యాంటీ-కొరోషన్ ట్రీట్‌మెంట్‌తో చికిత్స చేస్తారు. ముడతలు పెట్టిన ఆయిల్ ట్యాంక్ మరియు పూర్తిగా మూసివున్న నిర్మాణాన్ని స్వీకరించండి.
ఈ ఉత్పత్తి అధిక సామర్థ్యం మరియు తక్కువ నష్టం యొక్క లక్షణాలను కలిగి ఉంది, ఇది చాలా డబ్బు మరియు నిర్వహణ ఖర్చులను ఆదా చేస్తుంది మరియు అద్భుతమైన సామాజిక ప్రయోజనాలను కలిగి ఉంది. ఇది రాష్ట్రం ద్వారా ప్రోత్సహించబడిన హైటెక్ ఉత్పత్తి.
నమ్మదగిన నిర్మాణం
సాంప్రదాయ నిర్మాణం మరియు పరిణతి చెందిన సాంకేతికత ఆధారంగా, మా కంపెనీ తయారు చేసింది
స్వీకరించడం వంటి అనేక మెరుగుదలలు:
① రేఖాంశ చమురు మార్గంతో కూడిన స్పైరల్ కాయిల్ మెరుగైన అంతర్గత ఉష్ణ వెదజల్లడాన్ని కలిగి ఉంటుంది.
② కాయిల్ ఎండ్ ఫేస్ యొక్క ప్రభావవంతమైన మద్దతు మెరుగుపడింది మరియు షార్ట్-సర్క్యూట్ కరెంట్ నిరోధకత బలంగా ఉంది;
③ సుదూర రవాణా మరియు ఆపరేషన్‌లో మరింత విశ్వసనీయతను నిర్ధారించడానికి కొత్త లిఫ్టింగ్ నిర్మాణం మరియు స్థాన నిర్మాణాన్ని స్వీకరించారు;
④ మీకు సేవ చేయడానికి మా వద్ద అనేక ప్రత్యేకమైన మరియు నమ్మదగిన నిర్మాణాలు కూడా ఉన్నాయి;
⑤ అధిక పనితీరు స్థాయి కలిగిన ట్రాన్స్‌ఫార్మర్‌ను ఎంచుకోవడం వలన అధిక స్థాయి సాంకేతిక కంటెంట్ ఉంటుంది.
⑥ ఆయిల్ ట్యాంక్ పూర్తిగా మూసివున్న నిర్మాణాన్ని అవలంబిస్తుంది, ఇది ట్రాన్స్‌ఫార్మర్‌ను వాతావరణం నుండి వేరు చేస్తుంది, చమురు మరియు తేమ ఇన్సులేషన్ క్షీణతను నిరోధిస్తుంది మరియు నెమ్మదిస్తుంది, ఆపరేషన్ విశ్వసనీయతను పెంచుతుంది మరియు సాధారణ ఆపరేషన్ సమయంలో నిర్వహణను నివారిస్తుంది.
అధిక నాణ్యత గల పదార్థాలు
అన్ని ముడి పదార్థాలు నాణ్యత తనిఖీకి లోనయ్యాయి మరియు అన్ని ముడి పదార్థాల తయారీదారులు జాతీయ ప్రమాణం Iso9000 ప్రకారం కఠినమైన పరీక్షకు లోనయ్యారు.
① తక్కువ నిరోధకత కలిగిన ఆక్సిజన్-రహిత రాగి తీగను ఎంపిక చేస్తారు మరియు అదనపు ఉపరితల చికిత్సల శ్రేణి తర్వాత, ఇది సున్నితంగా ఉంటుంది మరియు పదునైన మూలలు ఉండవు, ఇది ట్రాన్స్ఫార్మర్ యొక్క లోడ్ నష్టాన్ని తగ్గిస్తుంది మరియు విద్యుత్ పనితీరును మరింత నమ్మదగినదిగా చేస్తుంది.
② అధిక-నాణ్యత గల సిలికాన్ స్టీల్ షీట్‌ను ఎంచుకోండి మరియు పనితీరు స్థాయి మెరుగుదలతో, తక్కువ యూనిట్ నష్టంతో సిలికాన్ స్టీల్ షీట్‌ను స్వీకరించండి, తద్వారా ట్రాన్స్ఫార్మర్ యొక్క నో-లోడ్ నష్టం తక్కువగా ఉంటుంది.
③ షార్ట్-సర్క్యూట్ కరెంట్ ప్రభావంతో కూడా ఎప్పటికీ పగుళ్లు రాని అధిక-నాణ్యత లామినేటెడ్ కలప ఇన్సులేషన్‌ను ఎంచుకోండి.
④ లోతైన వడపోత తర్వాత ట్రాన్స్ఫార్మర్ ఆయిల్ ఎంపిక చేయబడుతుంది, ఇది తక్కువ స్థాయిలో నీటి వాయువు మరియు మలినాలను కలిగి ఉంటుంది మరియు ట్రాన్స్ఫార్మర్ మరింత విశ్వసనీయంగా పనిచేస్తుంది.
⑤ వృద్ధాప్యం మరియు భూమి లీకేజీని సమర్థవంతంగా నిరోధించడానికి అధిక-నాణ్యత రబ్బరు సీలింగ్ పదార్థాన్ని ఎంచుకోండి
సాధారణ సేవా పరిస్థితులు
ఎత్తు
1000 మీటర్ల కంటే ఎక్కువ కాదు;
పరిసర ఉష్ణోగ్రత:
గరిష్ట ఉష్ణోగ్రత +40℃;
గరిష్ట నెలవారీ సగటు ఉష్ణోగ్రత +30℃;
గరిష్ట వార్షిక సగటు ఉష్ణోగ్రత +20℃;
బయటి కనిష్ట ఉష్ణోగ్రత -25 డిగ్రీలు.
విద్యుత్ సరఫరా వోల్టేజ్ యొక్క తరంగ రూపం సైన్ వేవ్‌ను పోలి ఉంటుంది.
మూడు-దశల ట్రాన్స్ఫార్మర్ కోసం, దాని మూడు-దశల సరఫరా వోల్టేజ్ దాదాపుగా సుష్టంగా ఉండాలి. సంస్థాపనా వాతావరణం:
సంస్థాపనా వాతావరణంలో స్పష్టమైన కాలుష్యం లేదు;
భూకంపం వల్ల కలిగే భూమి త్వరణం క్షితిజ సమాంతర దిశలో 3m/s² కంటే తక్కువగా మరియు నిలువు దిశలో 1.5m/s² కంటే తక్కువగా ఉంటుంది.
ప్రత్యేక ఉపయోగ నిబంధనలు
ట్రాన్స్ఫార్మర్ యొక్క సాధారణ వినియోగ పరిస్థితులను తీర్చాల్సిన ఏవైనా ప్రత్యేక వినియోగ పరిస్థితులను విచారణ మరియు క్రమంలో పేర్కొనాలి.
కార్యనిర్వాహక ప్రమాణం
GB/T1094.1 GB/T1094.2 GB/T1094.3 GB/T1094.5
జిబి/టి25289 జిబి/టి6451 జిబి/టి7595 జిబి20052
జెబి/టి3837 జెబి/టి10088 ఐఇసి60076
మా కంపెనీ ఉత్పత్తి చేసే ట్రాన్స్ఫార్మర్ ఉత్పత్తులన్నీ పైన పేర్కొన్న ప్రమాణాల తాజా వెర్షన్‌కు అనుగుణంగా ఉంటాయి.
ఆర్డర్ సూచనలు
ఆర్డర్ చేసేటప్పుడు, ఉత్పత్తి మోడల్, రేటెడ్ సామర్థ్యం, అధిక మరియు తక్కువ వోల్టేజ్ యొక్క రేటెడ్ వోల్టేజ్, అధిక వోల్టేజ్ పంపిణీ పరిధి, దశ సంఖ్య, ఫ్రీక్వెన్సీ, కనెక్షన్ గ్రూప్ లేబుల్ మొదలైనవి అందించాలి.
మోడల్ మరియు అర్థం
సాంకేతిక పరామితి
6kV మరియు 10kV S11 సిరీస్ ఆయిల్-ఇమ్మర్జ్డ్ నాన్-ఎక్సైటేషన్ వోల్టేజ్ రెగ్యులేటింగ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ యొక్క సాంకేతిక పారామితులు
| రేట్ చేయబడిన సామర్థ్యం kVA | వోల్టేజ్ కాంబినేషన్ LV | సమూహాన్ని కనెక్ట్ చేస్తోంది | నష్టం kW | స్వల్ప సర్క్యూట్ అవరోధం % | బరువు కిలో | మొత్తం డైమెన్సియర్ పొడవు * వెడల్పు * ఎత్తు | గేజ్ లంబ క్షితిజ సమాంతరం | ||||||
| అధిక వోల్టేజ్ విద్యుత్ | అధిక యోల్టేజ్ ట్యాప్ పరిధి | తక్కువ యోల్టేజ్ | లోడ్ లేనిది | స్థాయి 75℃ | శరీర బరువు | చమురు బరువు | మొత్తం వెల్గ్ | ||||||
| 30 లు | 6 6.3 अनुक्षित 10 10.5 | ±2×2. 5% ±5% | 0.4 समानिक समानी समानी स्तुत्र | డైన్11 జ్న్11 యినో | 0.100 అంటే ఏమిటి? | 0.630 తెలుగు | 0.600 ఖరీదు | 4.00% | 135 తెలుగు in లో | 55 | 325 తెలుగు | 680*480*846 (అనగా, 680*480*846) | 550/400 (550/400) |
| 50 లు | 0.130 తెలుగు | 0.910 తెలుగు | 0.870 తెలుగు | 210 తెలుగు | 75 | 435 తెలుగు in లో | 765*690*876 (అనగా, 765*690*876) | 550/400 (550/400) | |||||
| 63 తెలుగు | 0.150 అంటే ఏమిటి? | 1.09 తెలుగు | 1.04 తెలుగు | 245 తెలుగు | 85 | 490 తెలుగు | 795*645*915 | 550/400 (550/400) | |||||
| 80 | 0.180 తెలుగు | 1.31 తెలుగు | 1.25 మామిడి | 290 తెలుగు | 90 లు | 550 అంటే ఏమిటి? | 825*660*925 | 550/550 | |||||
| 100 లు | 0.200 ఖరీదు | 1.58 తెలుగు | 1.50 ఖరీదు | 315 తెలుగు in లో | 95 | 590 తెలుగు in లో | 810*770*890 | 550/550 | |||||
| 125 | 0.240 తెలుగు | 1.89 తెలుగు | 1.80 తెలుగు | 365 తెలుగు in లో | 100 లు | 660 తెలుగు in లో | 825*800*960 (అనగా, 825*800*960) | 550/550 | |||||
| 160 తెలుగు | 0.280 తెలుగు | 2.31 समानिक समानी समानी स्तु� | 2.20 / महि� | 440 తెలుగు | 115 తెలుగు | 720 తెలుగు | 1115*735*985 | 550/550 | |||||
| 200లు | 0.340 తెలుగు | 2.73 మాగ్నిఫికేషన్ | 2.60 తెలుగు | 490 తెలుగు | 160 తెలుగు | 790 తెలుగు in లో | 1186*815*1050 | 550/550 | |||||
| 250 యూరోలు | 0.40 సి | 3.20 / उपालिक सम | 3.05 समानिक स्तुत्री | 600 600 కిలోలు | 150 | 960 తెలుగు in లో | 1290*860*1050 | 660/660 | |||||
| 315 తెలుగు in లో | 0.48 సి | 3.83 తెలుగు | 3.65 మాగ్నెటిక్ | 710 తెలుగు in లో | 180 తెలుగు | 1120 తెలుగు in లో | 1350*920*1090 (అనగా, 1350*920*1090) | 660/660 | |||||
| 400లు | 0.570 తెలుగు | 4.52 తెలుగు | 4.30 | 920 తెలుగు in లో | 210 తెలుగు | 1440 తెలుగు in లో | 1485*1030*1120 | 660/660 | |||||
| 500 డాలర్లు | 0.680 తెలుగు | 5.41 తెలుగు | 5.15 | 1050 తెలుగు in లో | 320 తెలుగు | 1800 తెలుగు in లో | 1485*1030*1160 | 660/660 | |||||
| 630 తెలుగు in లో | డైన్11 యినో | 0.810 తెలుగు | 6.20 / महित | 6.20 / महित | 4.50% | 1130 తెలుగు in లో | 260 తెలుగు in లో | 1770 | 1550*1045*1225 | 660/660 | |||
| 800లు | 0.98 సి | 7.50 ఖరీదు | 7.50 ఖరీదు | 1340 తెలుగు in లో | 290 తెలుగు | 2060 | 1730*1220*1285 | 820/820 | |||||
| 1000 అంటే ఏమిటి? | 1.150 (1.150) | 10.3 समानिक समान� | 10.3 समानिक समान� | 1440 తెలుగు in లో | 420 తెలుగు | 2505 తెలుగు | 1670*1160*1375 | 820/820 | |||||
| 1250 తెలుగు | 1.360 తెలుగు | 12.0 తెలుగు | 12.0 తెలుగు | 1750 | 480 తెలుగు in లో | 2970 తెలుగు in లో | 1750*1240*1425 | 820/820 | |||||
| 1600 తెలుగు in లో | 1.640 మెక్సికో | 14.5 | 14.5 | 2240 తెలుగు in లో | 600 600 కిలోలు | 3950 తెలుగు | 1860*1250*1485 | 820/820 | |||||
| 2000 సంవత్సరం | 1.940 మెక్సికో | 18.3 | 18.3 | 5.00% | 2575 తెలుగు in లో | 635 తెలుగు in లో | 4305 ద్వారా سبح | 1990*1315*1620 | 820/820 | ||||
| 2500 రూపాయలు | 2.290 తెలుగు | 21.2 తెలుగు | 21.2 తెలుగు | 3270 తెలుగు in లో | 815 తెలుగు in లో | 5440 ద్వారా سبحة | 2065*1360*1750 | 1070/1070 | |||||
గమనిక:
① 500kVA లేదా అంతకంటే తక్కువ రేటింగ్ సామర్థ్యం కలిగిన మూడు-దశల ట్రాన్స్‌ఫార్మర్‌ల కోసం, పట్టికలో వికర్ణ రేఖకు పైన ఉన్న లోడ్ నష్టం విలువ Dyn11 లేదా Yzn11 కనెక్షన్ సమూహానికి వర్తిస్తుంది మరియు వికర్ణ రేఖకు దిగువన ఉన్న లోడ్ విలువ Yyn0 కనెక్షన్ సమూహానికి వర్తిస్తుంది;
② ట్రాన్స్ఫార్మర్ యొక్క సగటు వార్షిక లోడ్ రేటు 35% మరియు 40% మధ్య ఉన్నప్పుడు, పట్టికలోని నష్టాలను ఉపయోగించడం ద్వారా అత్యధిక నిర్వహణ సామర్థ్యాన్ని పొందవచ్చు.
6kV మరియు 10kV S13 సిరీస్ ఆయిల్-ఇమ్మర్జ్డ్ నాన్-ఎక్సైటేషన్ వోల్టేజ్ రెగ్యులేటింగ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ యొక్క సాంకేతిక పారామితులు
| రేట్ చేయబడిన సామర్థ్యం kVA | వోల్టేజ్ కలయిక | సమూహాన్ని కనెక్ట్ చేస్తోంది | లోడ్ లేనిది | నష్టం kW | స్వల్ప సర్క్యూట్ అవరోధం % | బరువు కిలో | మొత్తం పరిమాణం పొడవు * వెడల్పు * ఎత్తు | గేజ్ లంబ క్షితిజ సమాంతరం | |||||
| అధిక వోల్టేజ్ | అధిక యోల్టేజ్ ట్యాప్రేంజ్ | తక్కువ యోల్టేజ్ | స్థాయి 75℃ | శరీర బరువు | చమురు బరువు | మొత్తం వెల్గ్ | |||||||
| 30 లు | 6 6.3 अनुक्षित 10 10.5 समानिक स्तुत्री | ±2×2. 5% ±5% | 0.4 समानिक समानी समानी स्तुत्र | డైన్11 జ్న్11 యినో | 0.080 తెలుగు | 0.630 తెలుగు | 0.600 ఖరీదు | 4.00% | 140 తెలుగు | 60 తెలుగు | 280 తెలుగు | 700*545*855 | 550/400 (550/400) |
| 50 లు | 0.100 అంటే ఏమిటి? | 0.910 తెలుగు | 0.870 తెలుగు | 210 తెలుగు | 80 | 370 తెలుగు | 750*645*915 | 550/400 (550/400) | |||||
| 63 తెలుగు | 0.110 తెలుగు | 1.09 తెలుగు | 1.04 తెలుగు | 240 తెలుగు | 90 లు | 440 తెలుగు | 790*645*915 | 550/400 (550/400) | |||||
| 80 | 0.130 తెలుగు | 1.31 తెలుగు | 1.25 మామిడి | 260 తెలుగు in లో | 90 లు | 480 తెలుగు in లో | 805*706*930 (అనగా, 805*706*930) | 550/550 | |||||
| 100 లు | 0.150 అంటే ఏమిటి? | 1.58 తెలుగు | 1.50 ఖరీదు | 350 తెలుగు | 110 తెలుగు | 600 600 కిలోలు | 850*685*1075 | 550/550 | |||||
| 125 | 0.170 తెలుగు | 1.89 తెలుగు | 1.80 తెలుగు | 380 తెలుగు in లో | 110 తెలుగు | 645 | 850*790*975 | 550/550 | |||||
| 160 తెలుగు | 0.200 ఖరీదు | 2.31 समानिक समानी समानी स्तु� | 2.20 / महि� | 500 డాలర్లు | 130 తెలుగు | 790 తెలుగు in లో | 880*860*1050 | 550/550 | |||||
| 200లు | 0.240 తెలుగు | 2.73 మాగ్నిఫికేషన్ | 2.60 తెలుగు | 540 తెలుగు in లో | 160 తెలుగు | 870 తెలుగు in లో | 1180*791*1090 | 550/550 | |||||
| 250 యూరోలు | 0.290 తెలుగు | 3.20 / उपालिक सम | 3.05 समानिक स्तुत्री | 670 తెలుగు in లో | 170 తెలుగు | 1050 తెలుగు in లో | 1270*850*1140 | 660/660 | |||||
| 315 తెలుగు in లో | 0.340 తెలుగు | 3.83 తెలుగు | 3.65 మాగ్నెటిక్ | 750 అంటే ఏమిటి? | 180 తెలుగు | 1150 తెలుగు in లో | 1320*900*1160 | 660/660 | |||||
| 400లు | 0.410 తెలుగు in లో | 4.52 తెలుగు | 4.30 | 905 తెలుగు in లో | 210 తెలుగు | 1370 తెలుగు in లో | 1390*9501*215 | 660/660 | |||||
| 500 డాలర్లు | 0.480 తెలుగు | 5.41 తెలుగు | 5.15 | 1120 తెలుగు in లో | 240 తెలుగు | 1680 తెలుగు in లో | 1420*950*1280 (అనగా, 1420*950*1280) | 660/660 | |||||
| 630 తెలుగు in లో | డైన్11 యినో | 0.570 తెలుగు | 6.20 / महित | 6.20 / महित | 4.50% | 1330 తెలుగు in లో | 280 తెలుగు | 1960 | 1490*1000*1340 | 660/660 | |||
| 800లు | 0.700 ఖరీదు | 7.50 ఖరీదు | 7.50 ఖరీదు | 1400 తెలుగు in లో | 300లు | 2150 తెలుగు | 1640*1155*1350 | 820/820 | |||||
| 1000 అంటే ఏమిటి? | 0.830 తెలుగు | 10.3 समानिक समान� | 10.3 समानिक समान� | 1510 తెలుగు in లో | 350 తెలుగు | 2410 తెలుగు in లో | 1660*1155*1380 | 820/820 | |||||
| 1250 తెలుగు | 0.970 తెలుగు | 12.0 తెలుగు | 12.0 తెలుగు | 1720 తెలుగు in లో | 440 తెలుగు | 2860 తెలుగు in లో | 1720*1250*1480 | 820/820 | |||||
| 1600 తెలుగు in లో | 1.170 తెలుగు | 14.5 | 14.5 | 2285 తెలుగు in లో | 590 తెలుగు in లో | 3745 ద్వారా سبح | 1840*1340*1560 | 820/820 | |||||
| 2000 సంవత్సరం | 1.550 మెక్సికో | 18.3 | 18.3 | 5.00% | 2554 తెలుగు in లో | 730 తెలుగు in లో | 4289 ద్వారా 1 | 2010*1370*1660 | 820/820 | ||||
| 2500 రూపాయలు | 1.830 తెలుగు | 21.2 తెలుగు | 21.2 తెలుగు | 2995 లో | 810 తెలుగు in లో | 5170 తెలుగు in లో | 2020*1370*1850 | 1070/1070 | |||||
గమనిక:
① 500kVA లేదా అంతకంటే తక్కువ రేటింగ్ సామర్థ్యం కలిగిన మూడు-దశల ట్రాన్స్‌ఫార్మర్‌ల కోసం, పట్టికలో వికర్ణ రేఖకు పైన ఉన్న లోడ్ నష్టం విలువ Dyn11 లేదా Yzn11 కనెక్షన్ సమూహానికి వర్తిస్తుంది మరియు వికర్ణ రేఖకు దిగువన ఉన్న లోడ్ విలువ Yyn0 కనెక్షన్ సమూహానికి వర్తిస్తుంది;
② ట్రాన్స్ఫార్మర్ యొక్క సగటు వార్షిక లోడ్ రేటు 35% మరియు 40% మధ్య ఉన్నప్పుడు, పట్టికలోని నష్టాలను ఉపయోగించడం ద్వారా అత్యధిక నిర్వహణ సామర్థ్యాన్ని పొందవచ్చు.
